EMIフィルタリングにとって互換性のあるインダクタが常に重要である理由

 互換性のあるインダクタは、回路の動作を形成し、法規制への準拠をサポートすることで、emi フィルタリングにおいて重要な役割を果たします。最近の研究では、インダクタ コアの材料と設計の選択が、現代の回路における電力効率と信号の整合性に直接影響を与えることが示されています。

・フェライトコアと鉄粉コアにより効率を維持し、損失を低減します。

・トロイダルおよびボビンベースの設計により、高周波環境での性能が向上し、エミ抑制が強化されます。
· 適切なインダクタを選択することで、回路が確実に動作し、厳しい規格に適合することが保証されます。

EMIフィルタリングにおける互換性のあるインダクタとは何ですか

EMI フィルタの互換性の定義

互換性のあるインダクタは、効果的な emi フィルタのバックボーンを形成します。これらのコンポーネントは、干渉を確実に抑制するために、回路の電気的および機械的要件に適合する必要があります。互換性とは、単に回路基板に取り付けること以上の意味があります。これには、ターゲット周波数範囲、電流処理、他のフィルタコンポーネントとの統合など、EM フィルタリングの特定のニーズに合わせてインダクタの特性を調整することが含まれます。

メーカーは、いくつかの重要な要素を考慮して、emi フィルタで使用されるインダクタの互換性を指定します。

·実効インピーダンスを確保するには、 インダクタンス値を対象のノイズ周波数帯域と一致させる必要があります。

·飽和とRMSの両方を含む定格電流は、コアの飽和を防ぎ、温度上昇を管理するために重要です。

· DC 抵抗はフィルター段の効率と発熱に影響を与えます。

·誘導動作を維持するには、自己共振周波数が最高ノイズ周波数を超える必要があります。

·パッケージ サイズ、取り付けスタイル、およびシールド効果は、電気的性能と機械的統合の両方に影響します。

注: エンジニアは、インダクタの自己共振周波数が懸念される最高周波数よりも高いことを常に確認する必要があります。これにより、フィルターは干渉を通過させるのではなくブロックし続けることが保証されます。

互換性のあるインダクタは、フィルタ コンデンサとシームレスに動作する必要もあります。このパートナーシップは、必要な信号を通過させながら不要な干渉をブロックするローパス フィルターまたはコモンモード フィルターの作成に役立ちます。電源アプリケーションでは、適切なインダクタが放射 emi を防止し、規制規格への準拠をサポートします。

EMI抑制のための主要なパラメータ

emi フィルタの性能は、いくつかの重要な電気的パラメータに依存します。各パラメーターは、フィルターが干渉をどの程度ブロックし、信号の完全性を維持するかに影響します。

·インダクタンスは、インダクタのエネルギー蓄積能力に影響を与え、フィルタのノイズ抑制能力を決定します。

·品質係数 (Q) は効率を示します。 Qが高いほど、損失が低くなり、emiフィルタの性能が向上することを意味します。

·定格電流は、コアを過熱または飽和させることなくインダクタが処理できる最大電流を決定します。

·分布容量は安定性に影響します。静電容量が低いほど、高周波アプリケーションでのパフォーマンスが向上します。

以下の表は、これらのパラメータが emi フィルタのパフォーマンスにどのような影響を与えるかをまとめたものです。

実際のアプリケーションでは、エンジニアはこれらすべての要件を満たす互換性のあるインダクタを選択します。彼らは、伝導 emi や放射 emi などの干渉の種類を考慮し、設計の特定の課題に対処するフィルターを選択します。フィルタに適切なインダクタを使用すると、干渉を確実に抑制し、業界標準への準拠を維持できます。

適切な EMI フィルタ インダクタを選択する際の重要な要素

インダクタンス値と許容差

インダクタンス値は EMI フィルタの主要な要素となります。これはさまざまな周波数でのインピーダンスを決定し、不要なノイズを低減するフィルターの能力に直接影響します。インダクタンス値が高いほど、高い周波数での抑制が強化されます。値を低くすると、所望のレベルのフィルタリングを達成するために追加の静電容量が必要になる場合があります。エンジニアは、回路の要件に一致する正確なインダクタンス値を持つインダクタを選択する必要があります。

許容差の変動も、EMI フィルタの性能に重要な役割を果たします。小さな不整合があると、挿入損失が増加し、通過帯域にリップルが発生する可能性があります。高次フィルタでは、パフォーマンスを維持するために厳しい許容誤差が必要です。インピーダンスの不一致により、信号品質を低下させる反射が発生する可能性があります。リップルを回避し、干渉を確実に抑制するには、正確な調整が重要になります。

定格電流と飽和度

電流定格は、インダクタが過熱または飽和することなく処理できる最大電流を定義します。 EMIフィルタには、最大入力電流と一致するかそれを超える定格のインダクタを使用する必要があります。これにより、過電流状態による故障が防止されます。以下の表は、電流定格がさまざまなアプリケーションでのフィルタの選択にどのような影響を与えるかを示しています。

コアの飽和は、EMI フィルタにいくつかのリスクをもたらします。飽和が発生すると、インダクタンスが低下し、電流リップルの増加やフィルタの故障につながります。損失が増加すると、熱暴走のリスクが生じ、温度が上昇し、飽和が早くなります。出力波形の歪みは、電流形状の安定性に影響を与えます。磁気の非線形な挙動により干渉が増加し、厳しい制限への準拠が困難になります。

コアの材質と損失

コア材料の選択は、損失と EMI 抑制に影響します。フェライト コアは、150 kHz ～ 30 MHz の周波数に対してコスト効率の高いソリューションを提供します。ナノ結晶コアは、より高い飽和磁束密度とより優れた高周波性能を提供します。アモルファス金属コアは、特殊な用途に優れた特性を提供します。エンジニアは、損失を最小限に抑え、EMI フィルタの要件を満たすコア材料を選択する必要があります。

コア損失は、EMI 抑制と回路効率に影響を与えます。モールドインダクタには磁束が含まれており、漏れを最小限に抑え、敏感な回路への干渉を防ぎます。 DC 抵抗が低いため、熱として浪費される電力が減り、全体の効率が向上します。優れた磁気シールドにより、高密度実装された PCB の EMI が低減されます。

周波数応答とインピーダンス

周波数応答特性は、RF および電力アプリケーションの EMI フィルタにとって不可欠です。エンジニアは、インダクタンス値、Q 値、自己共振周波数、DC 抵抗、電流定格、許容差、寄生容量、パッケージ サイズを考慮する必要があります。これらの仕様により、フィルターが干渉をどの程度抑制し、信号の完全性を維持できるかが決まります。

インダクタとコンデンサ間のインピーダンス整合は、フィルタの性能にとって重要です。インピーダンスの不整合により、フィルタの有効性が大幅に低下する可能性があります。エンジニアは、EMI フィルタの設計および設置中に、適切なインピーダンス整合を確保する必要があります。これは、干渉をブロックし、信号品質を維持するのに役立ちます。

·インピーダンスマッチングはフィルターの性能にとって非常に重要です。

·インピーダンスの不整合は、フィルタの有効性の大幅な低下につながる可能性があります。

·インピーダンス フィルタの設計および設置時には、適切なインピーダンス マッチングを確保する必要があります。

サイズ、取り付け、効率

サイズと取り付けの制約は、コンパクトな設計における互換性のあるインダクタの選択に影響します。エンジニアは、EMI フィルタとアプリケーションの要件に適合する取り付け方法を選択する必要があります。以下の表は、一般的な取り付け方法とその用途の概要を示しています。

高品質で効率的なインダクタは、最新のコンパクトな設計と電力効率をサポートします。パワーインダクタは、効率的なエネルギー伝送に不可欠であり、電気エネルギーの伝送中のエネルギー損失を最小限に抑えます。高品質のパワーインダクタを選択すると、企業の運用コストの大幅な削減につながる可能性があります。効率的なインダクタは、動作中のエネルギー損失を最小限に抑えます。これは、さまざまなアプリケーションで効率を維持するために不可欠です。電気自動車では、効率的なパワーインダクタによりエネルギー損失が大幅に削減され、航続距離が延長されます。スマートフォンでは、バッテリー寿命の延長と発熱の低減に貢献します。フェライト コア インダクタは、電気エネルギーを効率的に蓄積および放出することで管理し、損失を最小限に抑えます。フェライト コアの高い透磁率は、高周波アプリケーションでのスムーズな動作を保証するために非常に重要です。

エンジニアは、EMIフィルタの要件を満たし、インピーダンス整合をサポートし、設計のサイズと実装上の制約に適合する、互換性のあるインダクタを選択する必要があります。これらの選択により、最新のデバイスにおける干渉の信頼性の高い抑制、規格への準拠、効率的な動作が保証されます。

適切な EMI フィルタを選択するためのステップバイステップ ガイド

EMI およびコンプライアンス要件の特定

エンジニアや愛好家は、設計のフィルタリング要件を理解することから始める必要があります。規制基準は、許容可能な干渉レベルのベースラインを設定します。これらの要件を特定するプロセスには、いくつかの手順が含まれます。

1.事前適合性テストを実施して、潜在的な EMI 問題を早期に発見します。

2.規格、機器、および合格基準の概要を示すテスト計画を作成します。

3.製品を意図した動作モードで準備します。

4.計画に従ってテスト機器と製品をセットアップします。

5.テストを実行し、結果を監視し、異常があれば記録します。

6.テストデータを分析して準拠を確認します。

7.手順と結果の詳細を記載したレポートを作成します。

8.障害が発生した場合は、修正措置を実施します。

9.修正後、再テストします。

回路とシステムのニーズを分析する

適切な emi フィルタを選択する前に、エンジニアは回路とシステムの特性を分析する必要があります。主な要因には次のようなものがあります。

·コモンモード干渉やディファレンシャルモード干渉などのノイズの種類。

·動作周波数範囲。

·アプリケーションの電流定格。

·負荷時の熱性能。

·安全規格や漏れ電流制限など、アプリケーション固有の要件。

正しいコア材料を選択することも重要です。フェライトは、ほとんどの 150 kHz ～ 30 MHz のアプリケーションに適しています。ナノ結晶コアは、より高い飽和磁束密度とより優れた高周波性能を提供します。アモルファス金属コアは、特殊なフィルタリング要件に対して優れた特性を提供します。

インダクタの仕様をアプリケーションに適合させる

インダクタの仕様をアプリケーションに適合させることで、干渉を効果的に抑制できます。以下の表は、仕様の違いが emi フィルタリングにどのような影響を与えるかを示しています。

設計サイクルの早い段階で適切な emi フィルタを選択すると、コストのかかる修正を防ぐことができます。エンジニアは、動作周波数、電流レベル、パッシブ emi フィルタの構成を考慮する必要があります。仕様をアプリケーションのニーズと一致させないと、ノイズ抑制が不十分になり、電圧降下が増加する可能性があります。

メーカーのデータと品質を評価する

メーカーのデータを確認すると、インダクタがフィルタリング要件を満たしていることを確認できます。重要な基準には次のようなものがあります。

高品質のインダクタは、要求の厳しいアプリケーションにおける emi フィルタの信頼性を向上させます。

インダクタの選択をテストおよび検証する

テストと検証により、選択した emi フィルタがすべての要件を満たしていることが確認されます。ベスト プラクティスには次のものが含まれます。

1.ノイズ源とその周波数範囲を特定します。

2.適切な仕様を持つ高品質のコンポーネントを選択します。

3.ノイズ源の近くにフィルタを配置して、放射 emi を最小限に抑えます。

4.短く直接的な PCB 配線を使用して寄生効果を最小限に抑えます。

5.干渉をさらに減らすためにシールドを使用します。

6.スペクトラム アナライザとネットワーク アナライザを使用してフィルタのパフォーマンスをテストします。

7.最適なフィルタリングを行うために、必要に応じて構成を調整します。

Tip: Always match inductors with capacitors to create effective passive emi filters. This combination blocks unwanted interference and ensures compliance with standards.

Checklist for Choosing the Right EMI Filter:

· Define filtering requirements and compliance standards.

· Analyze circuit noise and system needs.

· Match inductor specs to the application and configuration.

· Review manufacturer data for quality and fit.

· Test and validate filter performance in real-world conditions.

Common Pitfalls in EMI Filter Inductor Selection

Overlooking Frequency and Impedance

Many engineers make the mistake of not considering the full frequency range when designing emi filters. Filters that do not target the right frequencies allow interference to pass through, reducing the effectiveness of filtering. Impedance mismatches between filters and other components can also weaken suppression. When filters do not match the system’s impedance, interference can reflect back into the circuit, causing unexpected noise and performance issues. Engineers should always verify that filters block interference across the required frequency spectrum.

Ignoring Core Saturation and Losses

Core saturation and losses often go unnoticed during emi filter selection. When the core material saturates, the filter loses its ability to block interference. This leads to increased current ripple and possible filter failure. High core losses generate heat, which can damage filters and nearby components. Engineers must select filters with core materials that handle the expected current without saturating. They should also consider losses to maintain reliable filtering in all applications.

Mismatched Inductance or Current Rating

Selecting filters with the wrong inductance or current rating can cause serious problems. Mismatched inductance may result in voltage overshoots that exceed the breakdown voltage of sensitive components. Parasitic inductance can create ringing, which generates additional interference and disrupts nearby systems. Filters with insufficient current ratings may overheat or fail during operation. Increased switching losses can occur, leading to prolonged periods of high voltage and current. Engineers must match the inductance and current rating of filters to the needs of their applications to ensure effective filtering and circuit reliability.

Neglecting Size or Mounting Constraints

Some engineers focus only on electrical properties and ignore physical constraints. Filters that do not fit the available space or mounting method may not perform as intended. Poor mounting can lead to mechanical stress, reduced heat dissipation, and even filter failure. Engineers should always consider the size and mounting requirements of filters, especially in compact or high-density applications.

Using Generic or Incompatible Inductors

汎用または互換性のないインダクタをemiフィルタに使用すると、フィルタリングが不十分になり、干渉が増加することがよくあります。アプリケーションの特定のニーズを考慮せずに設計されたフィルターは、回路間の適切な絶縁を欠く可能性があります。突入電流の影響、電圧サージ、または ESD 保護の必要性を無視すると、フィルタの性能が損なわれる可能性があります。エンジニアは、サイズやコストのみに基づいてフィルタを選択することは避けるべきです。代わりに、アプリケーション固有の要件に合わせて調整されたフィルタを選択して、干渉を確実に抑制する必要があります。

ヒント: よくある間違いを注意深く検討することは、エンジニアがコストのかかる設計エラーを回避し、強力な emi 抑制を達成するのに役立ちます。

emi フィルタ選択における最も一般的な間違いは次のとおりです。

1. フィルタリングが不十分

2. 回路間の絶縁の欠如

3. 突入電流の影響を無視する

4. 電圧サージの無視

5. ESD保護ダイオードを使用していない

6. アプリケーションに間違ったインダクタンスを選択する

7. 現在の定格マージンを無視する

8. DCRを見下ろす

9. サイズだけで選ぶ

互換性のあるインダクタと互換性のないインダクタの現実世界への影響

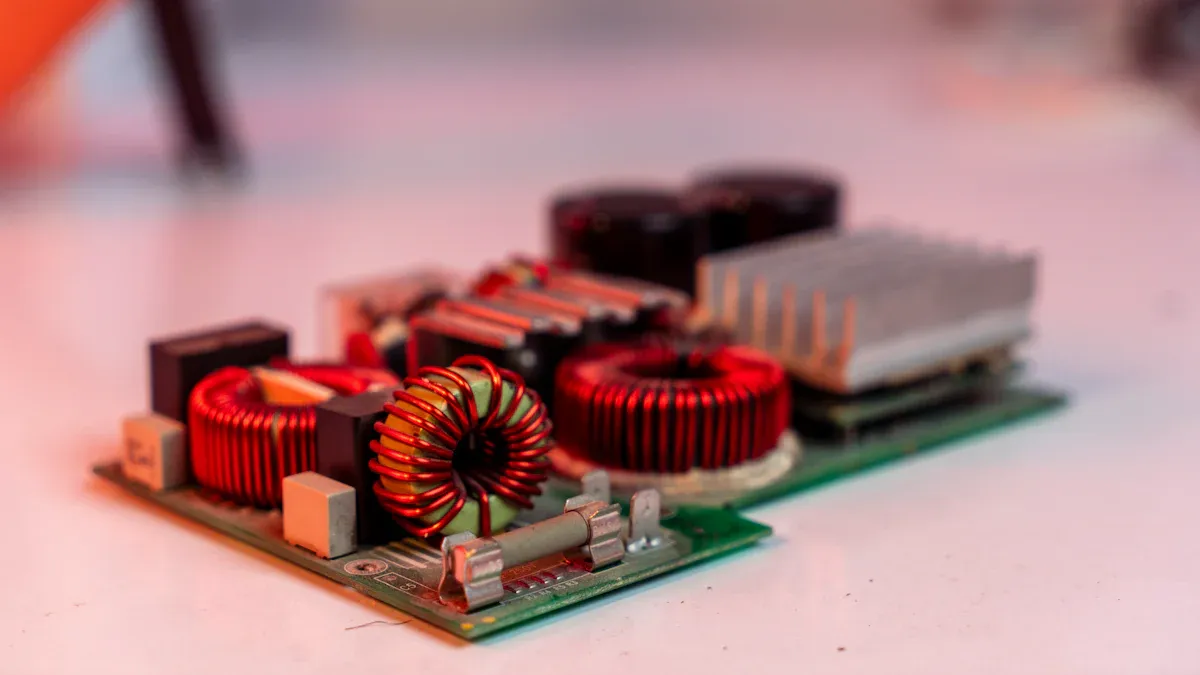

電源におけるEMIフィルタの成功

ケーススタディでは、互換性のあるインダクタが電源アプリケーションで emi フィルタをどのように変換するかを明らかにします。エンジニアは多くの場合、フィルタの電気的および機械的要件に適合するインダクタを選択します。この慎重な選択により、干渉が確実に抑制され、コンプライアンスが向上します。 DOREXS 電源 EMI フィルタはその強力な例です。エンジニアは、互換性のあるインダクタを統合した後、信頼性と性能が向上したことを観察しました。これらのフィルターは安定した動作を維持し、規制基準を満たしていました。実際のアプリケーションでは、堅牢なフィルター設計がエンジニアを効果的なソリューションに導くことを示しています。

· 互換性のあるインダクタによりフィルタの信頼性が向上します。

· フィルタは、電源アプリケーションで望ましい性能レベルを実現します。

· エンジニアは、成功事例から学び、準拠したソリューションを開発します。

互換性のないインダクタによるフィルタ障害

互換性のないインダクタは、emi フィルタ アプリケーションでフィルタ障害を引き起こすことがよくあります。エンジニアは、インダクタンス値や定格電流などの重要なパラメータを見落とすことがあります。フィルターは干渉を通過させ、ノイズの問題や規制違反につながる可能性があります。 1 つのケースには、一般的なインダクタを使用した電源フィルタが含まれていました。フィルターが干渉を遮断できず、動作が不安定になり、ノイズが増加しました。エンジニアはインダクタを互換性のあるモデルに交換し、適切なフィルタリングとコンプライアンスを回復しました。

現場での応用から得た教訓

フィールド アプリケーションは、エンジニアに emi フィルタに関する貴重な教訓を与えます。エンジニアは、互換性のあるインダクタが干渉をブロックし、信号の完全性を維持する上で重要な役割を果たすことを学びました。信頼性の高い動作を保証するには、フィルタがアプリケーションのニーズに一致する必要があります。実際の失敗と成功を分析するエンジニアは、より優れたフィルター設計を開発します。よくある間違いを回避し、堅牢なフィルタリングをサポートするインダクタを選択します。

ヒント: エンジニアは、emi フィルタ用のインダクタを選択する前に、必ずケーススタディとフィールドデータを確認する必要があります。これにより、干渉を防止し、要求の厳しいアプリケーションでのコンプライアンスを確保できます。

互換性のあるインダクタ効果的なEMIフィルタリングと規制遵守には引き続き不可欠です。構造化された選択プロセスに従うエンジニアは、電力効率、信号の完全性、信頼性の高い EMI 抑制を実現します。

· 回路要件を確認する

·インダクタ仕様の一致

・メーカーデータによる検証

これらの手順を適用すると、エンジニアは堅牢なフィルターを構築し、よくある間違いを回避できます。信頼性の高い EMI 抑制は、慎重なコンポーネントの選択から始まります。

よくある質問

インダクタが EMI フィルタリングに適合する理由は何ですか?

インダクタは、その電気的および機械的特性が回路のニーズと一致するときに互換性を持ちます。エンジニアは、信頼性の高い EMI 抑制を確保するために、インダクタンス、定格電流、コアの材質、および周波数応答をチェックします。

インダクタの種類はEMIフィルタの性能にどのような影響を与えますか?

トロイダルチップや多層チップなどのさまざまなインダクタタイプには、独自の利点があります。トロイダル インダクタは漏れを低減し、高周波フィルタリングをサポートします。積層チップインダクタはコンパクトな設計に適合し、安定した性能を提供します。

なぜエンジニアはEMIフィルタでインダクタとコンデンサを一致させる必要があるのでしょうか?

インダクタとコンデンサを整合させると、効果的なフィルタが作成されます。このペアリングにより、不要な干渉がブロックされ、必要な信号が通過できるようになります。エンジニアは、相互に補完するコンポーネントを選択することで、最適な抑制を実現します。

一般的なインダクタを使用すると、EMI フィルタの障害が発生する可能性がありますか?

はい。一般的なインダクタには、適切な定格や適切なコア材料が不足している場合があります。多くの場合、干渉をブロックできず、動作が不安定になり、規制上の問題が発生します。

EMI抑制におけるコア材料の役割は何ですか?

コアの材質は損失と周波数応答を決定します。フェライト コアはほとんどの EMI フィルタに適合します。ナノ結晶金属とアモルファス金属は、より高い周波数を処理し、損失を低減します。エンジニアはアプリケーションのニーズに基づいてコア材料を選択します。
