自宅で簡単にトラブルシューティングを行うためのロッド インダクタのヒント

多くの人は、デバイス内のロッドインダクタを初めて見たとき、不安を感じます。彼らは多くの場合、電圧を上げたり、アンテナを大きくすればすべての問題を解決できると信じていますが、これらの考えは適切な回路設計を反映していません。一部のユーザーは、デバイスが 1 か所で動作すればどこでも動作すると考えており、それが間違いにつながる可能性があります。明確なガイドラインは、誰もがこれらの誤解を回避し、安全かつ自信を持ってトラブルシューティングに取り組むのに役立ちます。簡単な手順と日常的なツールを使用して、ほとんどの人が自宅でロッドインダクタの状態をチェックできます。

·電圧を高くしても性能が必ずしも向上するとは限りません。

·アンテナが大きいほど必ずしも優れているわけではありません。

·デバイスはすべての環境で同じように動作するとは限りません。

ロッドインダクタの識別

ロッドインダクタの視覚的兆候

ロッド インダクタは、多くの場合、中心コアの周りにワイヤが巻かれた小さな円筒形のコンポーネントとして見えます。通常、コイルには濃い色のコーティングが施されています。一部のデバイスは、コアとしてプラスチックまたはフェライトロッドを使用します。これらのコイルは、その形状と目に見える巻線により目立ちます。ロッドインダクタの特徴は、コンパクトな設計と単層コイルです。多くの人は、コイルの端が回路基板に直接接続されていることに気づきます。このコンポーネントの特性と機能は、信号をフィルタリングし、電子回路にエネルギーを蓄積するのに役立ちます。

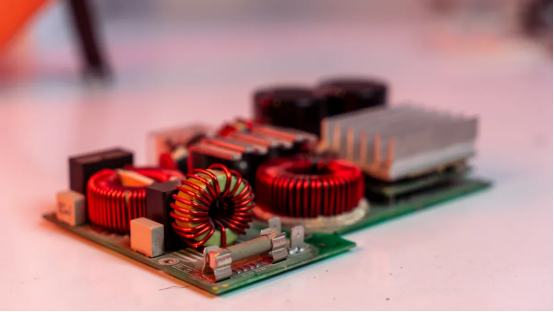

デバイス内のロッド インダクタの場所

ロッドインダクタは多くの家電製品に使用されています。多くの場合、電源セクションや高周波回路の近くに設置されます。ラジオ、テレビ、充電器などのデバイスは、性能を向上させるためにこれらのインダクタを使用します。コイルはノイズを低減し、電流を安定させるのに役立ちます。これらのコンポーネントは、抵抗やコンデンサなどの他の受動部品の近くにあることがわかります。ロッドインダクタの機能には、高周波信号の遮断と電圧の平滑化が含まれます。インダクタの基本は、コイルが他のコンポーネントと連携して電気の流れを制御することを示しています。インダクタンスや抵抗などのインダクタのパラメータは、デバイスの動作に影響します。

サイズと値の仕様を確認する

ロッドインダクタのサイズと値は、その特性と機能に影響を与えます。インダクタ本体のマークを確認して重要なパラメータを見つけることができます。これらのマークは、コイルがどれだけのエネルギーを蓄えることができるかを示すインダクタンス値を示します。以下の表に、一般的なインダクタのマークとその実際のインダクタンス値を示します。

これらのパラメータは、ユーザーが正しいインダクタをデバイスに適合させるのに役立ちます。回路の性能は、適切なインダクタンスとコイル サイズの選択によって決まります。ワイヤの太さやコアの材質などのインダクタのパラメータも全体の性能に影響します。インダクタの基本と主なパラメータを理解すれば、誰でも修理または交換に適したコンポーネントを特定して選択できるようになります。

一般的な問題のトラブルシューティング

物理的損傷および火傷

物理的な損傷は、多くの場合、インダクタの特性に影響を与えます。ユーザーは、コイルの変色、絶縁体の溶融、焼け跡を探すことで問題を特定できます。これらの兆候は通常、過熱または短絡を示します。チョークが損傷すると、亀裂やコアの破損が見られる場合があります。ロッドインダクタの近くに焦げた匂いがないか確認する必要があります。この臭いは、チョークが失敗していることを示していることがよくあります。

ヒント:インダクタを検査する前に、必ずデバイスのプラグを取り外してください。安全が第一です。

表は、目視検査中に何を確認する必要があるかをまとめたものです。

コイルにこれらの症状のいずれかが見られる場合、インダクタは意図したとおりに機能しない可能性があります。物理的な損傷があるチョーク インダクタは、信号をフィルタリングする能力を失うことがよくあります。インダクタンス値が低下し、性能が低下する可能性があります。

接続の破損と巻線の緩み

巻き線が緩んでいたり、接続が壊れていると、チョークが故障する可能性があります。ユーザーは非金属製のツールを使用してコイルを静かに移動する必要があります。コイルがずれたり緩んだりする場合は、巻線がコアから外れている可能性があります。端子の断線も問題を示しています。

·コイルの両端がしっかりはんだ付けされているかどうかを確認してください。

・ワイヤーとコアの間に隙間がないか確認してください。

·チョークにワイヤーの欠落や擦り切れがないか点検します。

チョーク インダクタは、適切なインダクタンスを維持するために緊密な巻線に依存しています。コイルが緩むとインダクタの特性が変化します。この変化により、インダクタの性能が低下する可能性があります。チョークが正しいインダクタンスを維持できない場合、デバイスは動作を停止したり、性能が低下したりする可能性があります。

注:壊れた接続を修復するとチョークが回復する可能性がありますが、深刻な損傷がある場合は交換が必要になることがよくあります。

インダクタの故障によるデバイスの症状

インダクタの故障は、多くのデバイスの誤動作を引き起こす可能性があります。チョークが故障すると、電力損失、ノイズ、または動作が不安定になる可能性があります。ラジオは静電気を発生する可能性があり、充電器は動作を停止する可能性があります。チョーク内のコイルは、不要な信号をブロックするのに役立ちます。チョークが機能しない場合、デバイスが干渉やハム音を拾う可能性があります。

一般的な症状は次のとおりです。

・突然の停電

・ノイズや静電気の増加

·近くのコンポーネントの過熱

・表示のちらつき

チョーク インダクタのインダクタンス値が間違っていると、回路が中断される可能性があります。デバイスが信号を正しくフィルタリングできない可能性があります。この問題はシステム全体の特性に影響を与えます。ユーザーは、チョークを交換する前と交換した後でデバイスのパフォーマンスを比較する必要があります。症状が消えた場合は、インダクターが原因である可能性があります。

警告:最良の結果を得るには、交換用チョークを常に元のインダクタンス値と一致させてください。

ロッドインダクタに関する一般的な問題のトラブルシューティングは、ユーザーがデバイスのパフォーマンスを回復するのに役立ちます。コイル、チョーク、接続の慎重な検査とテストにより、信頼性の高い動作が保証されます。チョークインダクタがどのように機能するかを理解すれば、誰でも家庭で基本的な問題を特定して修正できるようになります。

インダクタンスの測定

インダクタのテストにマルチメータを使用する

マルチメーターを使用すると、家庭でインダクタの状態をチェックする簡単な方法が得られます。多くの人がこのツールを使用して、インダクタンスの基本的な測定を実行します。マルチメーターは抵抗と導通を測定できるため、コイルの断線または短絡を特定するのに役立ちます。一部の上級モデルには、専用のインダクタンス測定機能が含まれています。

まず、マルチメーターを正しいモードに設定します。基本的なテストでは、抵抗設定を選択します。インダクタの両端にプローブを配置します。健全なインダクタは低い抵抗値を示します。測定値が無限大の抵抗を示している場合、コイルは開回路になっています。測定値がゼロの場合は、コイルが短絡している可能性があります。

ヒント:測定を開始する前に、必ず電源を切ってください。この手順により、マルチメーターの損傷が防止され、ユーザーが保護されます。

表面実装インダクタは、テスト中に慎重な取り扱いが必要です。サイズが小さいため、プローブと一緒に滑りやすくなります。ピンセットを使用してコンポーネントをしっかりと保持します。表面実装インダクタの場合、拡大鏡はプローブを正確に配置するのに役立ちます。

正確な測定のためにロッドインダクタを取り外します

回路からロッドインダクタを取り除くと、測定の精度が向上します。回路内の他のコンポーネントが読み取りに影響を与える可能性があります。コンデンサや抵抗を並列または直列に接続すると測定値が変化する場合があります。インダクタを絶縁することにより、ユーザーはインダクタンスの正確な測定値を得ることができます。

最良の結果を得るには、次の手順に従ってください。

1.デバイスのプラグを抜き、蓄積されたエネルギーを放電します。

2.はんだごてを使用して、ロッドインダクタを回路基板から慎重に取り外します。

3.コンポーネントを取り扱う前に冷却してください。

4.測定のためにインダクタを非導電性の表面に置きます。

表面実装インダクタの取り外しには、多くの場合、特別な工具が必要です。パッドの損傷を避けるために、先端の細いはんだごてとピンセットを使用してください。取り外した後は、測定中に良好な接続を確保するためにリード線を清掃してください。

注:インダクタを削除すると、他の回路要素からの干渉が防止されます。これにより、より信頼性の高いインダクタンス測定結果が得られます。

テスト結果の理解

インダクタンス測定の結果を解釈することは、インダクタの状態を判断するのに役立ちます。測定値を元の仕様と比較します。インダクタンスや抵抗などのインダクタの特性は、コンポーネントにマークされている値、またはデバイスのマニュアルに記載されている値と一致する必要があります。

表は、さまざまな読み取り値の意味を要約するのに役立ちます。

インダクタンスの測定値が予想範囲外の場合、インダクタの性能が失われている可能性があります。表面実装インダクタは、そのサイズにより値に小さな変化が見られる場合がありますが、大きな差は問題を示しています。

警告:回路のパフォーマンスを維持するには、常に正しい置換値を使用してください。

インダクタンス測定により、コンポーネントの健全性に関する貴重な情報が得られます。正確な測定により、デバイスが設計どおりに動作することが保証されます。テストと結果の解釈により、ユーザーは適切な機能を復元し、失敗の繰り返しを回避できます。インダクタの特性とトラブルシューティングにおける測定の役割を理解すれば、誰でも自信を持って電子機器を保守できるようになります。

DIY インダクターの巻線と修理

ターンとコア材質の調整

自家製インダクタのプロジェクトは、多くの場合、DIY インダクタ巻線から始まります。コイルの巻き数を調整することでインダクタンスを変更できます。次の点は、この調整がどのように機能するかを示しています。

・コイルの巻き数を増やすとインダクタンスが増加します。

· 150 ターンのコイルは、2.061 mH または 2,061 uH のインダクタンスに達します。

·巻数が少ないほどインダクタンスが低くなります。

コア材料もインダクタの構造において重要な役割を果たします。フェライトロッドは空芯よりもインダクタンスを増加させます。調整可能なインダクタの多くは、フェライトまたは鉄粉コアを使用して性能を微調整します。インダクタの構造チュートリアルを理解している人は、巻き数とコアの材料の両方が最終的な値に影響を与えることを学びます。調整可能なインダクタを使用すると、ユーザーはコイルを回路のニーズに合わせることができます。

ロッドインダクタの簡単な修理のヒント

自宅でロッドインダクターを修理するには、忍耐と基本的な工具が必要です。多くの場合、損傷したコイルを解くことから始めます。交換用のワイヤと一致するように元の巻数をカウントします。 DIY インダクター巻線の場合、エナメル銅線を使用し、コアの周りにしっかりと巻き付けます。コイルが均等に配置され、ワイヤの端が回路にしっかりと接続されていれば、自家製インダクタの修理は成功します。リード線をはんだ付けすると、電気経路が復元されます。多くのインダクター構築チュートリアルでは、コイルにギャップや巻き線の緩みがないか確認することを推奨しています。調整可能なインダクタは、慎重な巻き付けとしっかりとした接続によってメリットが得られます。

ヒント:虫眼鏡を使用してコイルの間隔と気密性を検査します。

修理ではなく交換する場合

すべての自作インダクターが修理できるわけではありません。重度の火傷、コアの破損、欠品の場合は交換が必要です。絶縁体が溶けたり、ワイヤが腐食した調整可能なインダクタは、多くの場合、回路要件を満たせません。コイルが形状を保持できない場合、インダクタの構造は安定した動作をサポートできません。このような場合、新しい自家製インダクタを構築するか、代替品を購入するのが最も効果的です。インダクタ構築チュートリアルでは、回路が設計どおりに機能することを確認するために、古いコンポーネントと新しいコンポーネントを比較することを提案しています。デバイスが適切に動作するには、調整可能なインダクタが元の仕様と一致する必要があります。

警告:修理または交換したインダクタは、回路に取り付ける前に必ずテストしてください。

安全な取り扱いとトラブルシューティングのヒント

インダクタを扱う際の注意事項

トラブルシューティング中は、インダクタを常に注意深く扱う必要があります。回路のどの部分にも触れる前に、デバイスを電源から切り離す必要があります。コンデンサーが放電するのを待つことで感電を避けることができます。一部の回路は、電源をオフにした後でもエネルギーを蓄積します。インダクタを取り扱うときは、絶縁された工具を使用する必要があります。オイルはインダクタンスに影響を与える可能性があるため、コイルやコアに素手で触れないようにする必要があります。事故を防ぐために、作業スペースを乾燥した状態に保ち、散らかったものを置かないようにする必要があります。

ヒント:安全メガネを着用すると、はんだの飛沫やワイヤの破片から目を保護できます。

家庭用の推奨基本ツール

いくつかの簡単なツールを使用すると、誰でも自宅でインダクタをテストおよび修理できます。彼はデジタル マルチメーターを使用して抵抗を測定し、回路の導通をチェックできます。インダクタの取り外しまたは再取り付けのために、はんだごてとはんだ吸い取り線を用意しておく必要があります。ピンセットと虫眼鏡は、小さな部品を扱うのに役立ちます。必要に応じて、小さなドライバーを使用してコイルの位置を調整できます。彼女は、インダクタンス値と回路の詳細を記録するためにノートを保管する必要があります。

よくある間違いを避ける

インダクタを扱うときに多くの人が間違いを犯します。インダクタや配線が損傷する可能性があるため、コンポーネントを回路基板に無理に押し込むことは絶対に行わないでください。交換用インダクタンスを常に元の値に一致させる必要があります。間違ったインダクタンスを使用すると、回路が誤動作する可能性があります。過剰な熱によりインダクタンスが変化する可能性があるため、はんだ付け中はコイルの過熱を避ける必要があります。回路に電力を供給する前に、すべての接続をチェックする必要があります。これらの手順をスキップすると、失敗が繰り返される可能性があります。

警告:慎重な取り扱いとインダクタンスの正しい測定により、回路が設計どおりに動作することが保証されます。

明確な手順に従うことで、誰でも自宅でロッドインダクタを特定してトラブルシューティングを行うことができます。物理的な兆候を探し、基本的なツールを使用してテストし、必要に応じて修理または交換する必要があります。これらのスキルは、いくつかの方法で電子機器の寿命を延ばすのに役立ちます。

·フェライト インダクタは銅損と鉄損を削減し、効率を高めます。

・発熱量の低減によりデバイスの信頼性をサポートします。

・電磁波干渉を抑制し信号を安定させます。

読者は実践することで自信を深め、より多くのリソースを探索して電子機器修理の知識を深めることができます。

よくある質問

インダクタは回路内で何をするのでしょうか?

インダクタは、電流が流れると磁界にエネルギーを蓄積します。このコンポーネントは、電気の流れを制御するのに役立ちます。多くの回路では、信号のフィルタリング、ノイズの低減、または電圧の安定化のためにインダクタを使用します。

インダクタに欠陥があるかどうかをどうやって判断できるのでしょうか?

火傷やワイヤーの断線など、目に見える損傷がないか確認できます。インダクタに欠陥があると、回路に電力が供給されなくなったり、ノイズが発生したりすることがよくあります。マルチメータを使用したテストは、インダクタが期待どおりに動作するかどうかを確認するのに役立ちます。

インダクタを同様の部品と交換できますか?

いいえ、常に元の値と一致する必要があります。各インダクタは回路内で特定の役割を果たします。間違ったタイプを使用すると、回路が誤動作したり、信号を正しくフィルタリングできなくなる可能性があります。

インダクタを取り除くとテストに役立つのはなぜですか?

インダクタを取り除くと、回路の残りの部分から絶縁されます。このステップにより、他のコンポーネントが測定に影響を与えるのを防ぎます。正確なテストにより、インダクタが回路の要件を満たしていることが確認されます。

家庭でのインダクタのトラブルシューティングに役立つツールは何ですか?

デジタル マルチメーター、はんだごて、ピンセット、虫眼鏡は、基本的なトラブルシューティングに役立ちます。これらのツールを使用すると、誰でも回路内のインダクタを安全かつ効果的に検査、テスト、交換できます。
