SMDインダクタのマーキングコードを素早く正確に読み取る方法

 SMD インダクタの数値コードを読み取るには、マイクロヘンリー (μH) の基本数字、乗数、および小数点としての文字「R」という 3 つの基本要素が必要です。

・1R0 ＝1.0μH

・4R7 ＝4.7μH

・100 =10μH

技術者は各 SMD インダクタを検査して基板レイアウトを確認します。標準データベースにより、組み立て中の SMD インダクタの値が明確になります。 smd インダクタの選択をマスターし、smd インダクタの選び方を知ることは、エンジニアが最新のデバイスに適切なインダクタを配置するのに役立ちます。正確なテストにより、すべてのインダクタが確実に動作することが保証されます。

SMDインダクタの数値コードのデコード

大型のコンポーネントは通常、上部ケースに直接数字のマークを印刷します。これらのマーキングは、物理的な測定を必要とせずに、重要な電子パラメータを明らかにします。

3 桁の SMD インダクタ コード規則

メーカーは、標準コンポーネントに 3 桁の数字を使用してマークを付けることがよくあります。この表記法は、世界の電子機器製造ライン全体でSMD インダクタの値を標準化します。

有効数字と乗数

3 桁のシステムでは、単純な数学的規則が使用されます。

·最初の 2 桁: 主な有効ベースの数値を表します。

· 3 桁目: 10 のべき乗乗数 ($10^x$) として機能します。

·標準公差: 通常、標準的な 5% の部品公差を示します。

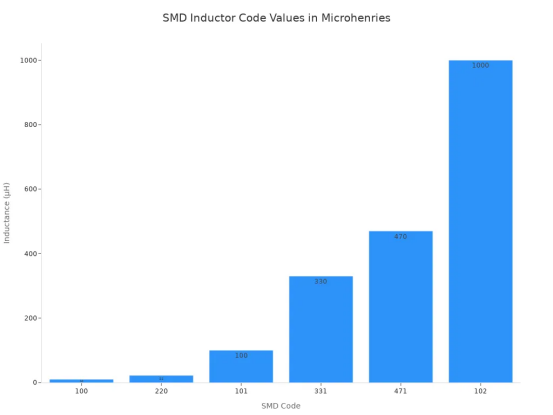

マイクロヘンリー (μH) ベース値のデコード

技術者は、最初の 2 桁を基本番号として 3 桁の数値コードを解読します。この基本値に 10 の 3 桁乗を乗算します。この計算により、最終結果がマイクロヘンリー (µH) で得られます。たとえば、コード「470」は 47 µH と評価され、「102」は 1,000 µH に相当します。

高精度 4 桁マーキング システム

高精度コンポーネントには、回路基板上のより高い数値精度が要求されます。メーカーは、より厳しい公差と正確な定格を指定するために 4 桁のマーキングを適用します。

高許容値の変換

4 桁のシステムは、基本的な 3 桁のルールを拡張したものです。最初の 3 文字で有効数字が決まります。 4 番目の文字は乗数のパワーを提供します。

4 桁のコード例

エンジニアは、最初の 3 桁を維持して 4 桁の smd インダクタ コードを読み取ります。 $100 \times 10^0 = 100$ であるため、「1000」と読み取られるコードは 100 µH に相当します。 「1001」のマークは 1,000 µH ($100 \times 10^1$) を意味します。この高精度レイアウトにより、高品位の SMD インダクタ設計の正確な読み取りが可能になります。

「R」小数点表記規則

10 µH 未満のインダクタンスには 10 進数での指定が必要です。数値コードでは、文字「R」を使用してこの小数点位置を表します。

分数マイクロヘンリー値

文字「R」は、低インダクタンス部品ラベルの小数点として直接機能します。このフォーマットは、自動光学検査中の小さなドットマーキングによるエラーを防ぎます。

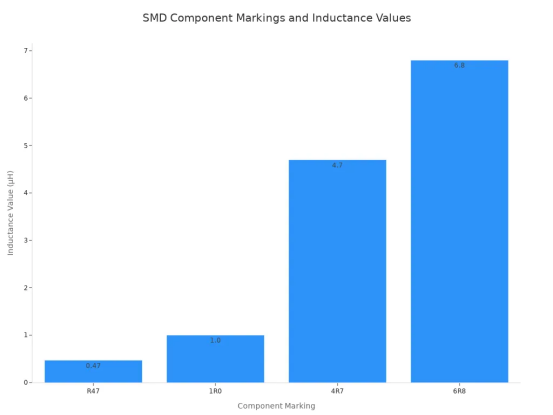

サブマイクロヘンリーの配置例

「R47」とマークされた小型の SMD インダクタは、0.47 µH のインダクタンスを提供します。 「4R7」を備えたミッドレンジの SMD インダクタは 4.7 µH を提供します。技術者はこれらの SMD インダクタ値を迅速に解読し、正しいレイアウト配置を確認します。電源基板上のすべてのインダクタは重要な役割を果たします。各インダクタのマーキングを理解することは、回路全体の信頼性を維持するのに役立ちます。

高度な英数字マーキングと公差

回路設計者は、コンポーネントのケーシングに余分な文字を印刷することがよくあります。これらの文字は、厳しいパフォーマンス制限と特殊な単位系を示します。

公差文字の接尾辞

文字の接尾辞は、SMD インダクタが公称インダクタンス値からどれだけ逸脱しているかを明確にします。エンジニアはこれらの仕様コードをチェックして、正確な回路動作を保証します。

標準文字公差 (J、K、M)

標準公差文字は、コンポーネントのケーシング上の数値コードの直後に表示されます。各大文字は、特定のマージン率を表します。

たとえば、技術者は、「​​100K」とマークされた 10 µH のパワー インダクタを 10% の許容誤差があると読み取ります。このインダクタの実際の値の範囲は 9.0 µH ～ 11.0 µH です。

厳しい公差の分類

高周波回路には、正確なコンポーネントの動作が必要です。専門メーカーは、非常に厳しい公差基準のために、「B」 (±0.1 nH)、「C」 (±0.2 nH)、または「D」 (±0.5%) などの追加文字を使用します。これらの厳しい許容誤差により、敏感なフィルター ネットワークが予期せぬ周波数シフトから保護されます。

ナノヘンリー (nH) 指定システム

高周波アプリケーションでは、マイクロヘンリー範囲を下回る小さなインダクタンス値が必要です。メーカーはナノヘンリー表記システムを使用して、これらの小型部品を正確にマークします。

重要なルール: 文字「N」は、ナノヘンリー単位と小さなコンポーネントの小数点位置の両方を表します。

10 進数のナノヘンリーに「N」を使用する

より小さい物理パッケージでは、上面に長い 10 進数を収めることができません。設計者は、ナノヘンリー評価の小数点を示す文字「N」を次のように置き換えます。

・1N0 = 1.0nH

・4N7 ＝4.7nH

・33N ＝33nH

・R10 ＝100nH（0.10μH）

ナノヘンリーからマイクロヘンリーへの変換

技術者は、ナノヘンリーの値を 1,000 で割ることにより、ナノヘンリーをマイクロヘンリーに変換します。 「47N」とマークされた SMD インダクタは、47 nH のインダクタンスを提供します。 47 nH を変換すると、0.047 µH になります。これらの変換手順を理解することは、エンジニアが高周波 RF ボードに適切な SMD インダクタを選択するのに役立ちます。

コードデータベースの相互参照

珍しいコンポーネントのラベルは、基板の定期メンテナンス中に技術者を混乱させる可能性があります。業界データベースは、欠落しているマーキングやカスタム マーキングを迅速に解決します。

SMD コードブックの使用

物理的なマーキングが標準の数値ルールと一致しない場合、エンジニアは SMD コードブックなどの参照ツールを参照します。これらのリファレンスでは、何千もの表面実装コード、ピン配列、パッケージ スタイルが整理されたルックアップ テーブルにカタログ化されています。

メーカーのデータシートの検索

さまざまなベンダーがカスタム SMD インダクタに独自のマーキングを印刷している場合があります。メーカーの公式データシートを検索すると、正確な SMD インダクタ値、電流容量定格、および物理的なパッケージ寸法が確認できます。交換部品を稼働中の生産回路にはんだ付けする前に、必ずカスタム コンポーネント コードを確認してください。

マークのないSMDインダクタの識別

小型コンポーネントの外面には数値が印刷されていないことがよくあります。技術者は、物理的特性、基板ラベル、および基本的なメーターテストに基づいて、マークのない SMD インダクタを識別します。

物理パッケージの特性

目視検査により、コンポーネントの機能に関する即座の手がかりが得られます。表面の材質を観察すると、作業者が未知の部品を正確に分類するのに役立ちます。

巻線構造と多層構造

エンジニアは、内部構造に基づいてコンポーネントを個別のSMD インダクタ タイプに分類します。巻線デザインは、中心コアの周りに巻かれた銅コイルが見えるのが特徴です。多層設計では、内部導体パターンがセラミックまたはフェライト本体内に封入されます。これらのさまざまな SMD インダクタ タイプは、現代の電子機器における特定のノイズ フィルタリングまたはエネルギー貯蔵アプリケーションに役立ちます。

MLCCや抵抗器との色の違い

技術者は外装の色を確認して、インダクタと積層セラミックコンデンサを区別します。インダクタはダークグレーまたはブラックのフェライトボディを備えています。コンデンサの外面は黄褐色または薄茶色をしています。

マルチメーターの迅速な診断

基本的なハンドヘルド機器はコンポーネントの同一性を数秒以内に確認します。メーターのテストでは、磁気部品をコンデンサーから分離し、回路を開いてください。

低直流抵抗 (DCR) の測定

技術者はデジタル マルチメーターを設定してコンポーネント端子間の抵抗を測定します。インダクタは非常に低い直流抵抗 (DCR) を示します。通常、標準的な電源部品のメーターは 5 オーム未満の値を読み取ります。

導通とオープンコンデンサのチェック

マルチメータは、インダクタの導通チェック中にビープ音を発します。連続した内部ワイヤループは、低周波電流を容易に通過させます。逆に、損傷していないコンデンサは直流を遮断し、開回路の測定値を示します。

診断のヒント: コンポーネントがゼロに近い抵抗を示し、継続的な電気の流れを維持している場合は、コンデンサではなくインダクタまたはフェライト ビーズを測定している可能性があります。

PCB 参照番号

プリント基板のシルク スクリーン層は、明確な識別ラベルを提供します。コンポーネント パッドのすぐ隣に印刷されたテキスト マーキングは、修理作業中に技術者をガイドします。

「L」指定子の識別

設計者は、標準化された英数字の接頭辞を使用して基板コンポーネントにラベルを付けます。文字「L」は、回路図およびシルクスクリーンの輪郭上で特に標準インダクタを示します。

フェライトビーズ vs パワーインダクタ

回路設計者は、回路ラベルを評価することによって、標準のパワーインダクタと高周波抑制ビーズを区別します。次の表は、プリント基板アセンブリにある一般的な指定子コードを示しています。

技術者はこれらの指定子を確認して、正しい交換コンポーネントを選択します。 PCB ラベルを認識することで、パワー フィルタ パスへのフェライト コンポーネントの不適切な取り付けを防止します。

SMD インダクタをテストする方法

LCR メーターのセットアップと備品

技術者は、小さなコンポーネントのパラメータを正確に評価するための精密なハードウェアを必要とします。特殊な装置は、外部の電磁ノイズによる測定の歪みを防ぎます。

4 線式ケルビン テスト リード

4 線式ケルビン接続により、測定中にテスト リードの抵抗が分離されます。 2 本のリード線がSMD インダクタを介して電流を供給し、2 本の独立したリード線が電位降下を測定します。インダクタの一次コイルにはクリーンなテスト信号が必要です。この 4 線構成により、小型基板コンポーネントの接触抵抗誤差が排除されます。

浮遊寄生虫の除去

テストフィクスチャは、測定ループに余分な抵抗、静電容量、およびインダクタンスを導入します。エンジニアは専用のテスト装置を使用して、小さな SMD インダクタ値をバックグラウンド干渉から分離します。

テスト周波数の選択

インダクタンスは、動作信号周波数が異なると変化します。技術者は、回路条件に正確に一致するようにテスト機器を構成します。

一致するデータシートパラメータ

メーカーは、固定テスト周波数での標準コンポーネント値を指定します。インダクタは、さまざまなエネルギー レベルで可変の磁気リアクタンスを示します。テストメーターは、コンポーネントのマニュアルに記載されているのと同じ励起周波数を生成する必要があります。これらのパラメータを一致させると、テストされたすべての SMD インダクタの正確な測定値が得られます。

電力と高周波のテスト

電源インダクタ部品は、100 kHz ～ 3 MHz の低周波条件で動作します。逆に、RF 回路では 100 MHz 付近以上の高周波テストが必要です。各高周波インダクタは、コアの構造に応じて異なる動作をします。適切なテスト周波数を選択することは、エンジニアが対象アプリケーションのインダクタ性能を評価するのに役立ちます。

治具の校正手順

校正されていないテストリードは測定誤差を引き起こします。正確なテスト設定により、オフセット誤差なしでインダクタを測定できます。キャリブレーションにより、テスト フィクスチャのリード線から残留物理特性が除去されます。

オープンキャリブレーションの実行

技術者は、フィクスチャを正しく校正するために 4 つの構造化された手順に従います。

1.測定周波数範囲を設定し、内部の熱安定化を可能にするために LCR メーターの電源を入れます。

2.テスト ポートと治具を検査して清掃し、誘電体や導体に物理的な損傷や汚染がないことを確認します。

3.オープンスタンダードを測定基準面に取り付け、オープンキャリブレーションを実行して浮遊容量 (通常 0.05 ～ 0.2 pF) を測定および保存します。

4.同じ基準面にショート標準を取り付け、ショート校正を実行して残留インダクタンス (通常 0.1 ～ 1 nH) をキャプチャして記録します。

ショートキャリブレーションの実行

ショートキャリブレーションを実行すると、残留リードインダクタンスがゼロになります。技術者は、テスト・フィクスチャの接点全体に純銅製のショート・バーを配置します。短い校正により、小型インダクタが誤ったインピーダンス測定から保護されます。このステップでは、個々の SMD インダクタを測定する前に真のゼロ ベースラインを確立します。適切なキャリブレーションにより、すべてのインダクタの高精度な読み取りが保証されます。

Advanced Electrical Diagnostics

Engineers perform advanced electrical tests to verify internal components and prevent circuit failure. These procedures evaluate how a magnetic component behaves under real operating loads.

Measuring DC Resistance (DCR)

Technicians measure the direct-current resistance across internal copper windings using specialized meters. Lower resistance values improve total power efficiency inside electronic assemblies.

Detecting Inter-Winding Shorts

Internal wire insulation degrades under severe electrical stress. A short circuit between internal coil loops drastically reduces overall inductance. Technicians compare measured resistance values against smd inductor specifications. A sudden drop in resistance exposes internal winding damage immediately.

Temperature Effects on DCR

Copper wire resistance increases naturally as operating temperatures rise. Engineers calculate thermal resistance shifts to prevent energy losses in power supplies. The following equation predicts resistance changes under thermal stress:

$$\text{DCR}{\text{new}} = \text{DCR}{25} \times [1 + 0.00393 \times (T_{\text{new}} - 25)]$$

High heat increases coil resistance and reduces total system performance over extended operating periods.

Evaluating Quality Factor (Q)

The Quality Factor measures how efficiently an smd inductor stores magnetic energy relative to its internal energy loss. Higher Q values indicate a more efficient component.

Core Loss Assessment

Magnetic cores dissipate energy through hysteresis and eddy currents. Lower core losses maintain strong signal strength across high-frequency circuits. Engineers select high-quality materials to minimize heat generation during daily operation.

High-Frequency Performance

Radio frequency circuits depend heavily on a high Quality Factor. High Q values maintain clear signals across demanding wireless applications.

Saturation Current and Bias Testing

Direct currents alter magnetic performance in power conversion circuits. Test systems apply direct current bias to evaluate core saturation limits.

Inductance Roll-off Under Load

When an SMD power inductor reaches its DC saturation current ($I_{sat}$), its inductance value experiences a sharp and significant decline. Exceeding the DC saturation current causes several negative operational effects:

· Substantial decrease in the inductor's efficiency

· Inability to store magnetic energy properly

· Increased risk of system performance degradation or complete power supply failure

Ferrite Core Thermal Limits

Excessive current drives ferrite materials past their magnetic saturation points. Overheated magnetic cores lose structural permeability rapidly. Every power inductor requires proper thermal management to avoid overheating. Engineers monitor heat generation to keep each smd inductor within safe operational limits.

How to Choose an SMD Inductor for Your Circuit

Engineers evaluate board demands before picking magnetic parts. Proper component selection prevents voltage drops and thermal issues.

Key Parameters in SMD Inductor Selection

Engineers follow structured steps for smd inductor selection to guarantee stable board performance. Critical smd inductor specifications dictate power behavior under real loads.

Inductance, Isat, and Irms Ratings

Knowing how to choose an smd inductor requires analyzing current thresholds. The saturation current (Isat) marks the point where core limits cause an inductance drop. Conversely, heating current (Irms) defines the continuous current limit causing internal thermal rise.

A smart smd inductor selection process balances low DC resistance against core loss limits.

Selection Tip: Engineers choose a lower DCR rating to reduce energy loss. However, learning how to choose an smd inductor also involves verifying that $I_{sat}$ comfortably exceeds transient circuit spikes.

Package Footprint and Shielding Options

Designers analyze physical package traits during smd inductor selection. Shielded and unshielded designs offer clear trade-offs:

· Shielded Components: Contain magnetic flux within a closed core. They yield shielding effectiveness above 40 dB and reduce PCB space needs by 30–50%.

· Unshielded Components: Radiate magnetic fields into adjacent areas. They demand dedicated keepout spaces on circuit boards.

Checking dimensions and vertical clearances confirms mechanical fit during standard smd inductor selection.

Matching Components to Application Needs

Different electronic circuits require distinct magnetic properties. Engineers adapt their smd inductor selection approach based on targeted board applications.

Power Supplies vs RF Circuits

電源スイッチング回路には、高電流定格を備えた堅牢な SMD インダクタ設計が必要です。 RF 通信ネットワークでは、代わりに自己共振周波数 (SRF) と高い品質係数 (Q) 値が優先されます。

エンジニアは、高周波アプリケーション全体でこれらの多様な運用目標を達成するために、さまざまなタイプの SMD インダクタを検討しています。

交換部品の相互参照

古くなったコンポーネントの交換には特別な注意が必要です。修理用の SMD インダクタを選択する方法を学ぶには、フットプリント サイズ、パッド レイアウト、および熱制限を一致させる必要があります。

1. $I_{sat}$、$I_{rms}$、および DCR に焦点を当てて、元のデータシートのパラメーターを確認します。

2.フットプリントの寸法を確認して、パッドの互換性を確認します。

3.候補部品を対象回路の動作温度範囲と比較します。

SMD インダクタの選択方法を理解すると、高密度アプリケーション全体で回路をノイズやコンポーネントの故障から保護できます。

技術者は、印刷されたコードを読み取り、物理的なケーシングの特性を検証し、校正された機器を使用して磁気パラメータをテストすることにより、コンポーネントの診断を習得します。厳格なテスト規律では、低値の SMD インダクタを測定する前に、LCR メータのフィクスチャ寄生をゼロにする必要があります。正確な測定により、標準動作周波数での DC 抵抗とインダクタンス定格が確認されます。データシートにアクセスできるようにしておくと、SMD インダクタの選択が簡素化され、技術者が基板修理を成功させるための SMD インダクタの選択方法をガイドできます。技術者は、物理的な設置面積、飽和電流制限、および熱耐性が一致した後でのみ、損傷したインダクタを交換します。

よくある質問

コードが印刷されていない SMD インダクタを技術者はどうやって識別するのでしょうか?

技術者はボディの色をチェックし、低い DC 抵抗を測定してSMD インダクタを識別します。抵抗がほぼゼロの暗い木炭体は磁気コイルを示します。

簡単な診断のヒント: PCB のシルクスクリーン ラベルを必ず確認してください。 「L」は標準の磁気コイルを示し、「FB」はフェライトビーズを示します。

コンポーネントのケースにある文字「R」は何を意味しますか?

文字「R」は、10 マイクロヘンリー未満の値の小数点を表します。 「4R7」とマークされた小さなインダクタは、4.7 マイクロヘンリーを提供します。この表記形式により、自動基板組み立て中に印刷された小さな小数点の誤読を防ぎます。

インダクタが飽和電流を超えるとどうなりますか?

インダクタが飽和電流制限を超えると、インダクタンスは急速に低下します。磁気コアはすぐに過熱し、回路全体の電力効率が低下し、すぐに電圧が不安定になる危険があります。

エンジニアがテスト中に 4 線ケルビン リードを使用するのはなぜですか?

4 線式ケルビン テスト リードは、高精度測定中にテスト リードの抵抗を分離します。 2 本のリード線が電流を供給し、2 本の独立したリード線が電位降下を測定します。この設定により、小さな基板部品の接触抵抗エラーが排除されます。

インダクタとフェライトビーズの違いは何ですか?

インダクタは磁気エネルギーを蓄積して、低周波信号をフィルタリングしたり、出力電圧を調整したりします。フェライトビーズは高周波ノイズを熱エネルギーとして直接放散します。 PCB シルク スクリーンではビーズに「L」の代わりに「FB」とマークを付けます。

文字「K」はどの程度の公差を表しますか?

大文字の接尾辞「K」は、±10% の許容誤差を指定します。 「100K」とマークされたインダクタは、通常の回路動作時に 9.0 ～ 11.0 マイクロヘンリーの範囲になります。

なぜ高周波回路には厳しい公差部品が必要なのでしょうか?

高周波インダクタには正確な電気的動作が必要です。厳しい許容誤差定格により、敏感なフィルター ネットワークが予期せぬ周波数シフトから保護され、最新のワイヤレス アプリケーション全体で安定した信号伝送が保証されます。
