パワー エレクトロニクスがオープン磁気パス アプリケーションにカスタム ロッド コア インダクタを使用する理由

現代のパワーエレクトロニクスでは、多くの場合、電流が急激に変化しても安定性を維持できるインダクタが必要です。このような状況では、磁気コアの形状がインダクタンスや電流定格と同じくらい重要になります。

カスタムロッドコアインダクタは、完全に密閉された磁気回路ではなく、開いた磁路を使用します。磁束の大部分を閉じたコア内に保持する代わりに、磁場は周囲の空気中に広がります。結果として生じる磁気抵抗の増加は、大電流動作中の突然の飽和のリスクを軽減するのに役立ちます。

これにより、開磁路設計は、電源、DC-DCコンバータ、モータ制御回路、および電流ピーク、熱条件、利用可能な設置スペースをすべて考慮する必要があるその他のアプリケーションで役立ちます。

コアの寸法、巻線構造、ワイヤのサイズ、磁性材料を調整することで、エンジニアは特定のアプリケーションの電気的および機械的要件にさらに適合するインダクタを開発できます。

インダクタコアにおける開磁路の物理学

インダクタは、電流が巻線を流れるときに電気エネルギーを磁気エネルギーに変換します。コア材料は磁束の経路を提供し、インダクタンス、飽和挙動、エネルギー貯蔵に大きな影響を与えます。

フェライトは空気よりも透磁率がはるかに高いため、コア内に磁束が集中します。ただし、磁気回路に大きな空気経路が含まれる場合、全体の磁気抵抗は増加します。これにより、電流の増加に伴うコンポーネントの応答方法が変化します。

磁気抵抗とソフト飽和

トロイダルコアなどの閉じた磁性構造は、磁束の低磁気抵抗経路を提供します。これは、高いインダクタンス密度が必要な場合に便利ですが、電流が増加するとコアは比較的早く飽和に近づく可能性があります。

開いた磁路により、磁気回路に追加の磁気抵抗が生じます。空気はフェライトよりも透磁率がはるかに低いため、空気部分は磁性材料の内部で発生する全体的な磁束密度を制限します。

その結果、インダクタンスは一般に電流の増加とともに徐々に減少します。この動作は一般にソフト飽和と呼ばれます。

短期間の電流ピークにさらされる電源回路の場合、インダクタンスは急激に変化するよりも徐々に減少する方が望ましい場合があります。これにより、過負荷時やスイッチング過渡時の回路の応答がより予測可能になります。

DCバイアス下のエネルギー貯蔵

電力変換用のインダクタを選択する際には、エネルギー貯蔵も重要な考慮事項です。

磁気コンポーネントは、予想される DC 電流を流す間、十分なインダクタンスを維持する必要があります。コアが深い飽和状態になると、インダクタンスが大幅に低下し、リップル電流とコンバータ全体の動作に影響を与える可能性があります。

開いた磁路では、磁気エネルギーの大部分を周囲の空気領域に関連付けることができます。空気は強磁性体とは異なり飽和しないため、この構造は DC バイアスに対して有用な耐性を提供できます。

この特性により、大電流電源、モーター コントローラー、フィルター回路、および動作電流が大幅に変化するその他のアプリケーションでは、オープンコア構成を検討する価値があります。

トレードオフは、開放構造により、より多くの磁束がコンポーネントの外側に広がることを可能にすることです。したがって、回路設計時に電気的性能と電磁両立性を同時に評価する必要があります。

カスタムロッドコアインダクタ設計

カスタムロッドコア設計の主な利点は柔軟性です。

エンジニアは、標準コンポーネントを選択してその周囲の回路を調整するのではなく、アプリケーションの実際の要件に応じてインダクタの物理構造を調整できます。

コアの長さ、直径、材質、巻線面積、ワイヤサイズ、巻き数はすべて、最終的な電気特性に影響します。

より長い、またはより大きな直径のコアは追加の巻線スペースを提供し、実効的な磁路を変更できます。構造を小さくすると設置面積を減らすことができますが、電流処理と熱放散に大きな制限がかかる可能性があります。

適切な組み合わせは、ターゲットのインダクタンス、動作電流、スイッチング周波数、温度範囲、利用可能な設置スペースによって異なります。

アスペクト比と巻線の最適化

コアの長さと直径の比率は、コンポーネントの周囲の磁場分布に影響します。エンジニアはこの関係を利用して、インダクタンス、飽和特性、物理的寸法のバランスを取ることができます。

巻線の設計も同様に重要です。

高電流アプリケーションの場合、銅線を太くすると DC 抵抗とそれに伴う伝導損失を低減できます。限られた巻線面積内でより大きな導体断面積が必要な場合は、平角線も検討できます。

ターン間隔は、電気的絶縁と高周波動作の両方に影響します。巻き線が過度にきつくなると寄生効果が増大する可能性があり、過剰な間隔はコンポーネント全体のサイズを増大させる可能性があります。

したがって、カスタム巻線構造では、単純に巻数を最大化するのではなく、いくつかの要素のバランスを取る必要があります。

スイッチング用途の場合、エンジニアは AC 抵抗、表皮効果、近接損失、温度上昇も評価できます。これらの要素は、動作周波数が増加するにつれてますます重要になります。

熱管理とEMIに関する考慮事項

多くの場合、エンジニアがオープンコア構造を検討する理由の 1 つは、熱性能です。

ロッドコアインダクタは、その表面の比較的大部分が周囲の空気にさらされています。十分な空気の流れがあれば、PCB に完全に依存することなく、巻線とコアによって生成された熱を環境に伝達できます。

動作温度が低いと、長い動作サイクルでもより安定した電気特性を維持できます。

ただし、開いた磁路により、浮遊磁束という重要な設計上の考慮事項も発生します。

シールドされたインダクタとは異なり、オープンコアコンポーネントでは、磁界の一部が周囲の領域に広がることができます。インダクタが敏感な信号トレース、センサー、通信線、またはフィードバック回路に近すぎると、望ましくない磁気結合が発生する可能性があります。

したがって、PCB レイアウトはインダクタ設計プロセスの一部になります。

エンジニアは次の方法で干渉を減らすことができます。

·敏感な信号トレースを磁界領域から遠ざける

·コンポーネントを適切な方向に配置する

・大電流ループ領域の最小化

·十分な物理的空間を確保する

·必要に応じて局所的なシールドを使用する

・PCBの電源部と制御部を分離

目標は、必ずしもすべての外部磁束を排除することではなく、近くの回路との相互作用を制御することです。

オープンパス インダクタのパワー エレクトロニクス アプリケーション

開磁路インダクタは、最大の磁気シールドよりも電流の安定性とソフト飽和特性が重要ないくつかのアプリケーションで使用できます。

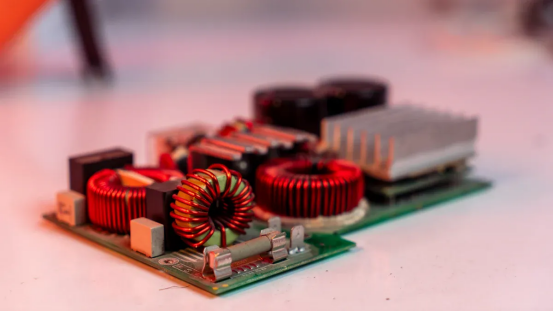

大電流フィルタリング

電源はスイッチング動作時にリップル電流を発生します。フィルタリング段に配置されたインダクタは、急激な電流変化を制限し、出力波形を滑らかにするのに役立ちます。

高負荷電流では、使用可能なインダクタンスを維持することが重要です。開いた磁路は、電流の増加に応じて緩やかなインダクタンス応答を提供できるため、このコンポーネントは負荷条件が変化する回路に適しています。

標準コンポーネントではインダクタンス、電流容量、機械的寸法の必要な組み合わせを提供できない場合、エンジニアはカスタマイズされたロッド構造を使用できます。

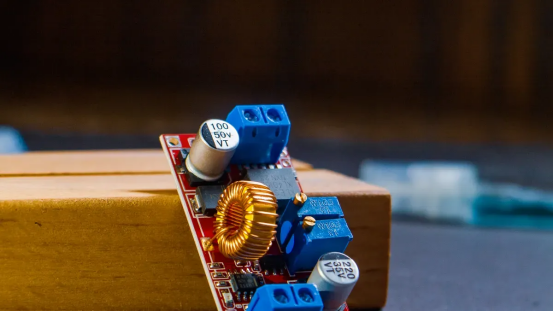

DC-DC変換

降圧コンバータと昇圧コンバータは、インダクタに大きく依存します。

各スイッチング サイクル中に、インダクタは電流リップルを制御しながらエネルギーを蓄積および放出します。コンポーネントの飽和が早すぎると、リップル電流が急激に増加し、スイッチング デバイスやコンデンサにさらなるストレスがかかる可能性があります。

適切に設計されたロッドコア構造は、コンバータの動作範囲全体にわたって予測可能な電流挙動を提供できます。

インダクタンスだけを選択基準として扱うのではなく、コアサイズ、巻線抵抗、スイッチング周波数、飽和特性を合わせて評価する必要があります。

自動車および産業用電源回路

自動車および産業用電子機器では、頻繁に急速な負荷変化が発生します。モーター、アクチュエーター、ポンプ、スイッチングコンバーターはすべて、短期間の電流ピークを生成する可能性があります。

カスタマイズされたオープンコア インダクタは、これらの動作条件に合わせて設計できます。

車載用途の場合は、温度サイクル、振動、設置スペース、長期信頼性も考慮する必要があります。産業用機器では、連続電流、冷却条件、機械的堅牢性がより重視される場合があります。

したがって、コンポーネントは公称電気仕様のみではなく、完全な動作環境に適合する必要があります。

カスタムロッドコアインダクタの選択方法

カスタム コンポーネントの選択は、実際の回路条件から始める必要があります。

重要なパラメータには次のものがあります。

電流マージンと飽和マージン

定格電流だけでは、高電流アプリケーションには十分な情報が得られません。

エンジニアは、インダクタンス対電流の曲線を調べて、予想される最大負荷時にどれだけのインダクタンスが残るかを特定する必要があります。

過渡電流が大きい回路では、多くの場合、追加のマージンが必要です。公称電流では良好に動作するコンポーネントでも、起動時、短期間の過負荷、または突然の負荷変化時には、動作が大きく異なる場合があります。

目的は、飽和境界で直接設計するのではなく、インダクタを予測可能な動作領域内に保つことです。

周波数と損失の評価

低周波で測定されたインダクタンス値は、スイッチング コンバータのコンポーネントの動作を完全には表していない可能性があります。

周波数が高くなると、コア損失、巻線抵抗、表皮効果、近接効果が増加する可能性があります。これらの損失は温度上昇の原因となり、システム全体の効率を低下させます。

このため、エンジニアは可能な限り実際のスイッチング周波数でコンポーネントを評価する必要があります。

その後、必要なインダクタンスと電流容量を維持しながら、不必要な銅損を削減するカスタム巻線を開発できます。

最新の電源設計においてカスタマイズが重要な理由

標準インダクタは、電気的および機械的仕様がすでにアプリケーションに適合している場合に適切に機能します。ただし、特殊な電源システムでは、複数の要件が同時に課されることがよくあります。

コンポーネントは以下を提供する必要がある場合があります。

・大電流容量

·制御された飽和動作

・低い直流抵抗

・比インダクタンス

・コンパクトな寸法

・放熱性の向上

·定義された巻線構成

・温度変化にも安定した動作

既製のコンポーネントでこれらすべての要件を満たすのは難しい場合があります。

カスタムロッドコアインダクタを使用すると、エンジニアは、固定コンポーネントに対応するために回路設計を妥協するのではなく、実際の回路の周囲の磁気構造と巻線構造を調整できます。

このアプローチは、産業用電源、DC-DC コンバータ、モーター制御システム、自動車エレクトロニクス、および特殊なエネルギー変換装置に特に役立ちます。

最終設計は、電気試験、熱試験、および必要に応じて電磁適合性評価を通じて常に検証される必要があります。

結論

開磁路インダクタは、閉磁路設計と比較して、インダクタンス、飽和動作、熱性能、磁気シールドの間で異なるバランスを実現します。

追加の空気経路により磁気抵抗が増加し、電流の増加に応じてよりソフトなインダクタンス応答を生成できます。これにより、ロッドコア構造は、電流が急速に変化するアプリケーションや、DC バイアス下での予測可能な動作が重要なアプリケーションに役立ちます。

同時に、磁界の一部がコアを超えて広がるため、オープン構造では慎重な PCB 配置と EMI の考慮が必要になります。

要求の厳しいアプリケーションの場合、カスタマイズにより、コア寸法、巻線形状、ワイヤ選択、インダクタンス、抵抗、熱挙動をより詳細に制御できます。したがって、適切に設計されたカスタムロッドコアインダクタは、標準インダクタが特殊な電源システムの電気的および機械的要件を満たせない場合に実用的なソリューションになります。

よくある質問

開磁路インダクタの主な利点は何ですか?

開いた磁路により磁気抵抗が増加し、電流が増加するにつれてインダクタンスがより緩やかに減少します。この動作は、負荷変動が大きい大電流回路で役立ちます。

標準コンポーネントではなくカスタムロッドコアインダクタを選択する理由は何ですか?

カスタマイズにより、エンジニアは実際の回路要件に応じてコア サイズ、巻線構造、ワイヤ径、インダクタンスを調整できます。これは、標準コンポーネントの寸法や電気定格が適切でない場合に役立ちます。

ロッドコアインダクタはDC-DCコンバータに適していますか?

はい。ロッドコア構造は、電流リップル、飽和挙動、熱性能、および物理的寸法がコンバータの設計に注意深く適合されている DC-DC 変換回路で使用できます。

オープンコアインダクタはEMI問題を引き起こしますか?

シールド構造よりも多くの外部磁束を生成できます。適切なコンポーネントの向き、PCB 間隔、電流ループ制御、およびローカル シールドは、不要な磁気結合を軽減するのに役立ちます。

エンジニアはロッドコアインダクタを選択する前に何を確認する必要がありますか?

主な要素には、インダクタンス、飽和電流、DC 抵抗、動作周波数、コアの材質、温度範囲、物理的寸法、コンポーネントの周囲の磁気環境が含まれます。
