電子製品の複雑な回路の世界では、高電圧パルスは常に闇に隠されており、いつでも機器の動作に致命的な打撃を与える可能性があります。非絶縁電源は、そのコンパクトな構造と効率的なエネルギー伝達効率により、さまざまな電子製品で広く使用されています。しかし、高電圧パルスは彼らにとって乗り越えられないハードルとなっています。正常に機能している回路基板が 500V までのパルス電圧の突然のサージに遭遇することは珍しいことではありません。これは間違いなく回路内のコンポーネントにとって恐ろしい「災害」です。

表面実装インダクタは、回路の重要なコンポーネントとして、最初に高電圧パルスの影響を受けます。このような強い電圧にさらされると、従来の面実装インダクタは透磁率が急激に低下し、インダクタンスの精度が一時的に低下し、磁気飽和状態に陥りやすくなります。この状況が発生すると、電源のフィルタリング機能とエネルギー貯蔵機能が麻痺し、下流の回路が受け取る電力が混乱します。機器では頻繁にクラッシュ、遅延、その他の現象が発生し、ユーザー エクスペリエンスに重大な影響を与え、さらには製品の耐用年数を大幅に短縮します。高電圧パルスの問題は、多くの電子製品メーカーが生産プロセスにおいて早急に解決する必要がある厄介な問題となっています。

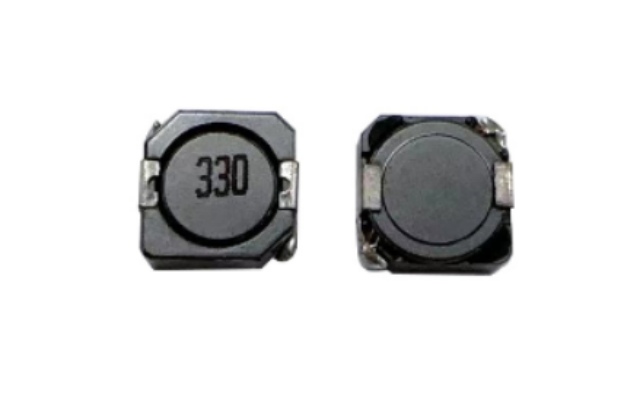

誰もが高電圧パルスの問題に苦労していたとき、Gujing Electronics は現場を救うために GCDB105MT102 チップ インダクタを発売しました。
Gujing Electronics の研究開発チームは、業界のエリート教師と言えます。高電圧パルスが表面実装インダクタに与える重大な影響を認識した後、彼らはすぐに行動を起こし、問題に取り組む専門チームを結成しました。グループのメンバーは高度な専門機器を携行し、回路の内部を掘り下げ、高電圧パルスの問題について詳細な調査を実施しました。パルス電圧の微妙な波形変化から回路全体の電流の流れに至るまで、細部まで綿密に解析しました。深い技術蓄積と豊富なプロジェクト経験により、研究開発チームは問題の主な原因である磁性材料の不適切な適応を正確に特定しました。
この重大な問題に対応するため、Gujing Electronics の研究開発チームは研究に専念し、GCDB105MT102 チップ インダクタを注意深く作り上げました。このインダクタは、慎重に選択された安定性の高い磁性材料を使用しており、ソースからの製品品質の強固な基盤を築いています。高周波特性に優れ、500Vまでのパルス高周波衝撃に対してもエネルギー損失が少なく、エネルギー損失による性能劣化を効果的に回避します。同時に、正確な巻線プロセスと最適化された磁気コア構造の組み合わせにより、複雑な電圧環境でもインダクタンスが正確かつ一定に保たれ、強い電圧干渉による影響をまったく受けません。実際のパラメータから、GCDB105MT102 チップ インダクタのインダクタンスは 1mH で、抵抗は 2.6 オーム以内で正確に制御できます。実際の電流は0.4Aで安定しており、さまざまなパラメータの性能が優れており、複雑な回路環境における厳しい要件を完全に満たしています。
Gujing Electronics は、優れた製品性能に加えて、顧客にワンストップのサービス サポートも提供しています。 Gujing Electronics は、取り付けプロセス中に専門スタッフを配置して、お客様に詳細かつ正確な取り付けガイダンスを提供し、GCDB105MT102 チップ インダクタが回路基板に正しく取り付けられ、その性能が最大限に活用されることを保証します。その後の製品動作監視段階でも、Gujing Electronics は引き続きお客様の製品の使用状況を監視し、迅速に対応し、お客様が遭遇する可能性のあるさまざまな問題を解決します。このワンストップサービスモデルにより、顧客は技術的な問題を心配することなく古京電子製品を使用することができ、真の安心と労力を実現します。
Gujing GCDB105MT102 チップ インダクタを使用すると、電子製品メーカーにとって高電圧パルスはもう問題になりません。正確な技術ポジショニング、優れた製品性能、思慮深いワンストップサービスを通じて、顧客に完璧なソリューションを提供します。電子製品メーカーにとって、Gujing GCDB105MT102 チップ インダクタを選択すると、製品の品質と性能が確実に保証されます。エレクトロニクス産業の将来の発展において、古京電子は革新の精神を堅持し、より良い製品を継続的に開発し、業界に新たな活力を注入し、エレクトロニクス産業がより輝かしい未来に向かって進むよう支援していきます。
