I 型インダクタをスルーホールアセンブリに統合するための実践ガイド

エンジニアは、エネルギー貯蔵と電圧調整を行うために、i 字型インダクタをスルーホール プリント基板に統合します。このコンポーネントは、フィルタリング タスク中のノイズを抑制します。アキシャル インダクタとは異なり、コンパクトなラジアル インダクタは、大電流の流れを管理しながら基板表面積を節約します。コアの形状により磁束線が集中し、動作条件全体にわたって安定したインダクタンスが維持されます。

適切に組み立てるには、製造時にラジアル インダクタを厳密に物理的に制御する必要があります。電源回路は、正確な設置面積設計と、近くの配線をシールドするための正確な磁場絶縁に依存します。製造ガイドラインでは、各インダクタ ボビンへのストレスを防ぐために、ラジアル リードのフォーミング規則が適用されます。制御された加熱プロファイルにより、はんだ付け時の熱ストレスが排除され、あらゆる電源アプリケーションと電流経路で信頼性の高い接合が保証されます。

I 字型インダクタを選択するための主な仕様

適切なi 字型インダクタを選択すると、電源回路での信頼性の高い動作が保証されます。エンジニアは電気仕様を評価して、コンポーネントを回路要件に適合させます。シールドなしのフェライト ボビンは、コンパクトな基板に高い飽和しきい値オプションを提供します。これらのラジアル部品は、従来のアキシャルインダクタと比較して水平表面積を節約します。

飽和電流とコア材料の影響

コア材料は、高電力需要時にインダクタの性能パラメータを直接制御します。飽和電流は、初期インダクタンス値が 20 ～ 30 パーセント低下する点を指定します。この制限を超えると、コアの飽和が発生します。飽和により電流リップルが増加し、回路効率が低下します。したがって、設計者は、ピーク回路電流よりも高い飽和制限を持つ部品を選択します。

動作周波数は、有効なインダクタパラメータも制限します。すべてのオープンコアには自己共振周波数があり、寄生容量によって動作が変化します。エンジニアは、適切なインダクタンスを維持するために、このしきい値未満でコンポーネントを動作させます。アキシャル インダクタは同様の誘導特性を提供しますが、垂直ボビン形状は狭いスペースでの磁束密度をより適切に処理します。

DC 抵抗と熱ディレーティング制限

銅巻線により、コンポーネント内に直流抵抗が発生します。抵抗が大きいとエネルギーが不要な熱に変換され、重大な電力損失が発生します。低抵抗部品を選択することで、大電流回路でのエネルギー損失を最小限に抑えます。連続動作中の熱管理は、これらの基本的なインダクタ仕様に大きく依存します。

温度上昇電流は連続電流制限を定義します。このパラメータは、標準的な 40°C の温度上昇を引き起こすポイントを示します。過度の動作熱ストレスは、長期間にわたって巻線の絶縁体を損傷します。インダクタを適切に選択すると、物理的寸法と全体的な熱性能のバランスが取れます。設計者はこれらのインダクタ特性を評価して、コアの過熱を防ぎます。アキシャル インダクタと比較して、ラジアル ボビンは過剰な熱を周囲の空気に効率的に放散します。すべてのインダクタ性能パラメータを適切に評価することで、回路の安定した動作が保証されます。

PCB レイアウトと磁気シールドのルール

基板設計者は、直接配線チャネルに沿ってパワー インダクタ コンポーネントを配置することで、回路のエネルギー パスを調整します。 i字型インダクタは、電源の急速な電流変動を安定させながら、コアのエネルギー貯蔵を実行します。ラジアルインダクタは小さな表面積を占めますが、そのオープン磁気構造はシールドされていない磁束フィールドを近くの基板層に放射します。エンジニアは、安定した電力ループを維持するために、ボビン中心の直下に大電流トレースを配線します。適切な配線によりループ面積が最小限に抑えられ、放射ノイズが低減され、高周波スイッチング回路全体での不必要な電力損失が防止されます。

磁気結合とコンポーネントの配置

オープンフェライトコアは磁束を周囲の回路基板スペースに直接放出します。この浮遊磁束は高インピーダンスの配線に結合し、不要な起電力が敏感な信号に導入されます。設計者は、各パワー インダクタをアナログ フィードバック パスやデジタル通信線から遠く離れた場所に配置します。水平軸インダクタと比較して、直立ボビンは基板表面上に電界強度を集中させる垂直磁束パターンを形成します。敏感なトレースをこの磁場の外側に配置すると、あらゆる動作アプリケーションにわたって信号の完全性が維持されます。基板設計者は、パワーステージを分離して、複雑なプリント回路アセンブリ全体にわたる元の信号パスを維持します。

大電流スイッチング経路では、多層プリント基板上の電磁干渉を抑制するために、高周波信号線からの厳密な空間絶縁が必要です。

クリアランスを維持することで、フィールドのオーバーラップや隣接するコンポーネント間の不要な相互インダクタンスが防止されます。標準設計ルールでは、オープン ボビン コアの周囲に特定の物理的間隔を強制します。

·高周波信号トレースは、インダクタのコア直径の 2 倍に等しい最小距離に保ってください。

·相互の磁気結合を最小限に抑えるために、隣接するラジアル インダクタを直角に向けます。

·アクティブなコイル巻線の直下に敏感なフィードバック トレースを配線しないでください。

設置面積の設計と穴のクリアランス

正確な設置面積寸法により、自動組み立て中の機械的安定性と信頼性の高い電気接続が確保されます。ドリル穴は、工場の床にスムーズに挿入できるように、コンポーネントのリード線に適切なクリアランスを提供する必要があります。タイトなリードクリアランスによりコンポーネントの傾きが防止され、一貫した垂直磁軸が維持されます。過度のリード張力は機械的ストレスを引き起こし、コアの特性を変化させ、長時間の動作中に目標のインダクタンス値を変化させます。製造業者は、ウェーブ処理中に適切なはんだの流れを確保するために、メッキされたスルーホールの直径を検証します。

パッドのサイズを適切に設定することで、銅層に熱ホット スポットを発生させることなく、大きなリップル電流をサポートできます。大きな銅パッドは熱を放散し、物理パッケージを振動から守ります。アキシャル インダクタとは異なり、垂直パッケージは構造重量を 2 つのスルーホール端子に集中させます。パッドに適切なはんだリリーフが欠けている場合、熱膨張による機械的ストレスによって脆弱なコア材料に亀裂が生じる可能性があります。エンジニアは、標準的な銅の重量公式を使用してトレース幅を計算します。

最小配線幅 = 最大連続電流 / (銅の厚さ x 許容温度上昇率)

設計者は、コアのオープン ギャップの直下の領域からグランド プレーンを遠ざけます。シールドされていないボビンの下に連続した銅が渦電流を生成し、回路全体のインダクタンスを低減します。この局所的な領域の接地銅を除去すると、期待されるインダクタンス値が安定し、負荷時の公称インダクタンスが維持されます。さらに、大電流の電力配線を広く保つことで電気抵抗が低下し、過剰な熱を発生させることなくパッシブインダクタが安定したインダクタンスを維持できるようになります。最終的な機械検査では、リード線にトルクを加えることなく、垂直ラジアルインダクタが基板表面に対して平らに配置されていることを確認します。フットプリントを慎重に実行することで、ピーク電流性能を維持しながら、壊れやすいフェライト ボビンを機械的歪みから保護します。

ラジアルリードの成形と取り付けの実践

リード曲げ技術と応力緩和

組立ラインでは、オープンインダクタをプリント基板に配置する前にリード線を準備します。リードを適切に曲げることで、繊細な磁気コアの物理的な破損を防ぎます。技術者は、コンポーネントのリード線をプリント基板の挿入穴に合わせてワイヤ端子を事前に成形します。ボビンベース付近で直接曲げると、激しい機械的ストレスが発生し、壊れやすいセラミックインダクタ材料に瞬時に亀裂が生じます。そのため、曲げ作業の際にはリード線を部品本体付近でしっかりとクランプしてください。クランプツールは機械的な力を吸収し、セラミック本体を危険な曲げ張力から隔離します。

手動成形ツールのジョーは、リードの準備中にリード線ベースをしっかりとサポートします。自動機械はカスタム ダイセットを使用して両方の端子を同時に成形します。アキシャルインダクタとは異なり、直立部品は垂直方向の位置合わせを維持するために正確に対称的に曲げる必要があります。成形ツールは、ワイヤ直径の 2 倍に等しい最小曲げ半径を維持します。この特定の半径により、銅線のネッキングが防止され、端子メッキの完全性が保護されます。さらに、技術者は各リード線に小さな応力緩和ループを作成します。このループは熱サイクル中の物理的膨張を吸収し、長期にわたり安定した公称インダクタンスを維持します。制御された曲げ力により、大量生産アセンブリ中の内部銅線の疲労も軽減されます。

取り付け高さと振動の確保

機械的安定性は、過酷な動作環境における長期的な電気的性能を左右します。固定されていない垂直コンポーネントは、機械的衝撃を受けると高い物理的運動量を経験します。コンポーネントが過度に動くと、長期間の動作期間中にリードの疲労や破損が発生します。水平軸インダクタとは異なり、垂直パワー インダクタ コンポーネントには専用の物理的サポート構造が必要です。技術者は、回路基板表面からの適切な高さを維持するために、ボビンベースの下に機械的スタンドオフを取り付けます。

IPC-A-610 規格では、完全なはんだフィレットの形成と隆起したコンポーネントの下に完全な洗浄溶剤の流れを可能にする特定のスタンドオフ クリアランスが必要です。

組み立てプロセスでは、スルーホール部品の正確な機械的位置決めと接着ルールを定義します。

1.コンポーネントのスタンドオフ高さをプリント基板表面から 0.5 ミリメートルから 1.5 ミリメートル上に設定します。

2.非導電性シリコン接着ドットを塗布して、激しい機械的振動からコンポーネント本体を固定します。

3.回路基板を高温ウェーブはんだ付け機に通す前に、構造用接着剤が完全に硬化するまで待ちます。

適切な取り付け技術により、高振動の電源アプリケーション設定において繊細な電源回路が保護されます。接着剤でコンポーネントのベースを固定する場合、ラジアル インダクタは過酷な衝撃試験でも直立した状態で安定した状態を保ちます。対照的に、重い軸方向インダクタは、横方向の加速度によってはんだパッドから引き離される可能性があります。強固な機械的取り付けにより、大きなリップル電流条件下での銅配線の歪みが排除されます。正しい取り付け高さにより、ボビンコアと熱電流経路間の直接の熱接触が防止されます。これらの保護手順により、高温動作サイクル全体にわたって設計インダクタンス値が維持されます。固体接着アンカーは、脈動電流下での磁歪コアの動きによって引き起こされる音響ノイズも低減します。

ラジアルインダクタは、混雑した回路基板上で優れた実装密度を実現します。基板に長いコンポーネントを配置するための水平スペースが不足している場合、エンジニアはラジアル インダクタを指定します。さらに、ラジアルインダクタは、オープンエアチャネルを通じて効果的に熱を放散します。適切なリード成形により、ラジアルインダクタは機械的な結合なしにスルーホールパターンにスムーズに適合します。細長いアキシャル インダクタとは異なり、コンパクトな直立ユニットはあらゆる産業用途でピーク電流を効率的に管理します。信頼性の高い機械的取り付けにより、i 字型インダクタは厳しい産業条件に耐えることができます。適切に取り付けられたパワーインダクタは、はんだ接合部が劣化することなく確実に動作します。厳格な組み立て基準により、製造上の欠陥が防止されます。

インダクタアセンブリのウェーブはんだ付けプロトコル

予熱時の熱衝撃の回避

ウェーブはんだ付け機は、溶融はんだウェーブ上にスルーホール回路アセンブリを通過させ、永久的な物理的接合を作成します。この自動化プロセス中に、高い熱変化によりフェライト コア内部に深刻なストレスが発生します。技術者は段階的な予熱段階を適用して、基板の温度を着実に上昇させます。適切なランプレートは、脆いセラミックコア構造の物理的な亀裂を防ぎます。段階的な予熱により、溶融はんだと直接接触する前にフラックス化学物質から揮発性溶剤が除去されます。スルーホールインダクタは、急速な波の浸入に耐えるために正確な熱管理を必要とします。

エンジニアは、生産ライン上のラジアルインダクタを保護するために、特定の予熱温度プロファイルを維持します。 1 秒あたり 2°C ～ 4°C の予熱ランプ速度により、コアの破損を防ぎます。熱がコンベア経路に沿って徐々に上昇すると、シールドされていないコンポーネント本体は均一に膨張します。不均一な熱膨張により内部応力が発生し、コア構造内で突然の磁気損失が発生します。制御された予熱により、各高密度電力アプリケーションでの重いピーク電流にさらされている間もコアの性能が安定に保たれます。

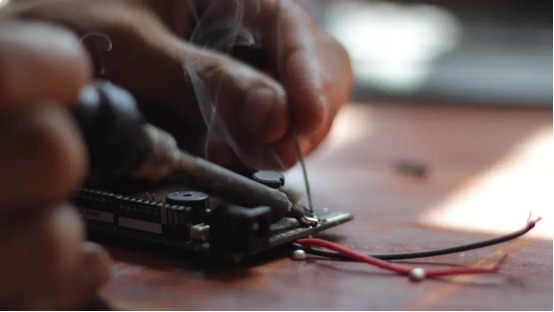

手はんだ付けと品質検査

技術者は、特殊な少量基板の手動はんだ付け作業や再加工作業を実行します。基板の厚みや端子のリードの質量に応じてコテ先温度をオペレーターが調整します。チップ温度が高すぎると、過剰な熱エネルギーが薄い銅コイルに急速に伝達されます。急速な加熱によりワイヤの絶縁が損傷し、内部巻線全体で短絡が発生します。この絶縁破壊により、高動作電流条件下では総インダクタンスが予期せず変化します。インダクタが損傷すると、電力段全体の効率が低下します。

品質検査官は、IPC-A-610 規格に従ってはんだフィレットをチェックし、接合の完全性を保証します。連続大電流に対処するには、完全なはんだの流れがすべてのメッキされたスルーホールを完全に満たす必要があります。はんだ接合に欠陥があると、高電流経路全体の電気抵抗が増加します。検査官は、オープンコアパワーインダクタが繊細なリード端子にトルクを加えずに直立していることを検証します。オペレータは、要求の厳しい電力設計でラジアル インダクタを取り扱う際、コイルを損傷しないように特別な注意を払ってください。

品質管理チームは、最終テスト中に厳格な評価プロセスに従います。

1.はんだフィレットを拡大して検査し、リード線の周囲が 360 度完全に濡れていることを確認します。

2. LCR メーターを使用して公称インダクタンスを測定し、隠れたコアの破損や巻線の短絡を検出します。

3.コンポーネントの間隔をチェックして、隣接する配線を短絡させることなく安定したリップル電流が流れるようにします。

4.完全な機能性能を保証するために、目標インダクタンスと定格飽和電流制限を検証します。

コアおよびジョイントの障害のトラブルシューティング

フェライトの亀裂と接合部の破壊

機械的衝撃や過度のはんだ熱により、製造中にフェライト コア ボディが脆化します。物理的衝撃により、硬いセラミック構造が破壊されます。亀裂は磁束経路内に人工的な空隙を生み出します。これらの内部マイクロギャップにより、予備的な回路テスト中にベースライン インダクタンス値が大幅に低下します。ボビンベースに亀裂が生じると、連続的な機械的振動中にコンポーネントのリード線に物理的歪みが集中します。固定されていないコンポーネントはぐらつき、長時間動作するとコアの亀裂が広がり、磁気性能が低下します。

急激な温度変化は、スルーホール終端ピン周囲のはんだ接合部の破損を引き起こします。ウェーブ加工中の熱衝撃により、はんだフィレットに応力がかかります。高い連続電流により、薄い銅パッド全体に局所的な熱膨張が発生します。微細なはんだ亀裂は電気接触抵抗を増加させ、プリント基板全体に局所的な熱損失を引き起こします。技術者は、IPC-A-610 検査基準に従って、光学拡大ツールを使用して破損した接合部を検査します。損傷したピンを再はんだ付けすると、近くのコンポーネント構造が過熱することなく電気接続が安定します。

インダクタンスのシフトと巻線の短絡の検出

銅コイルのターンが過熱すると、時間の経過とともに薄いエナメル絶縁層が破壊されます。熱過負荷により保護コーティングが溶け、隣接するワイヤ ループ間に直接電気接触が生じます。巻線が短絡すると、アクティブなコイル ループが排除され、予想されるインダクタンス値が急速に変化します。 LCR メーターは、内部短絡を特定するために、動作テスト周波数全体の総インダクタンスを測定します。テストオペレータは、測定された各測定値を指定されたインダクタンス値と比較して、損傷した部品にただちにフラグを立てます。

高いピーク電流ストレスにより、延長された動作寿命にわたってコアの磁気特性が変化します。重い電気負荷はオープンフェライト構造を飽和させ、ベースラインのコア透磁率を変化させます。コアの大幅なシフトにより、総インダクタンスが減少し、パワー段の連続電流処理能力が低下します。過剰なリップル電流は予期しないコア飽和を引き起こし、敏感な回路パスにさらなる電流スパイクを引き起こします。疑わしいパワーインダクタを実際の動作負荷の下でテストすることで、真の磁気性能を検証します。

この総合評価により、最終的な基板の出荷前に実際のインダクタンス値が確認されます。健全なラジアル インダクタは、継続的な電力供給中に安定したインダクタンスを維持します。劣化したインダクタを交換すると、すべての動作条件にわたって目標のインダクタンス値が復元されます。適切な診断テストにより、大電流要求下でも各パワー インダクタが冷却されます。

i 字型インダクタの統合を成功させるには、物理​​的ルールに厳密に従う必要があります。エンジニアはコンポーネントの仕様を回路のニーズに合わせます。ラジアルインダクタには、連続電流を管理するための制御されたリードフォーミング、安全な配置クリアランス、および穏やかな予熱が必要です。インダクタの重要なパラメータを検証することで、ウェーブはんだ付け時の熱衝撃を防止し、各スルーホール インダクタが確実に動作するようにします。

エンジニアは、大量のウェーブはんだ付けアセンブリの実行を開始する前に、段階的な検証プロセスを使用して生産前プロトタイプを検証します。

1.リードの曲がりを検査して、ラジアル インダクタの機械的応力が軽減されていることを確認します。

2.ピーク電流をサポートするためのはんだフィレットの完全性を検証します。

3. LCR メータを使用して組み立て後のインダクタンスを測定し、測定されたインダクタンス値をベースライン インダクタンスと比較して目標インダクタンスを確認します。

よくある質問

混雑した基板上でラジアル インダクタをアキシャル インダクタと比較するとどうなるでしょうか?

ラジアルインダクタは、コンパクトな回路アセンブリの水平表面積を節約します。垂直ボビンは周囲の空気に効率的に熱を放散します。対照的に、アキシャル インダクタは、より大きな水平フットプリントを必要とします。エンジニアは、狭い電源スペースでの連続電流を管理するために、アキシャル インダクタではなくラジアル インダクタを選択します。

技術者がウェーブはんだ付け前にパワーインダクタを予熱するのはなぜですか?

段階的な予熱により、壊れやすいフェライト構造内部の熱衝撃を防ぎます。急激な温度変動により内部に機械的応力が生じ、セラミックコアボディに亀裂が生じます。予熱ランプ速度を毎秒 2°C ～ 4°C に維持することで、自動はんだ付け中にコンポーネントを保護します。

オペレータはコイルの損傷やインダクタンス値の誤りをどのように検出するのでしょうか?

オペレーターはLCRメーターを使用して電気的特性を測定します。ワイヤーのターンが過熱すると、保護絶縁が破壊され、内部短絡が発生します。ループが短絡すると、回路全体のインダクタンスが減少します。診断テストでは、実際のテスト条件下で物理コイルが目標インダクタンス値を維持しているかどうかを確認します。

ベースライン インダクタンスの永続的な変化を引き起こす物理的要因は何ですか?

機械的衝撃により脆いフェライトコア本体に亀裂が入り、人工的な空隙が生じます。これらのマイクロギャップにより、ベースライン インダクタンスが大幅に低下します。高い連続電流飽和や過度のヒートショックもコアの透磁率を変化させ、延長された電力供給サイクル中に全体のインダクタンスを低下させます。
