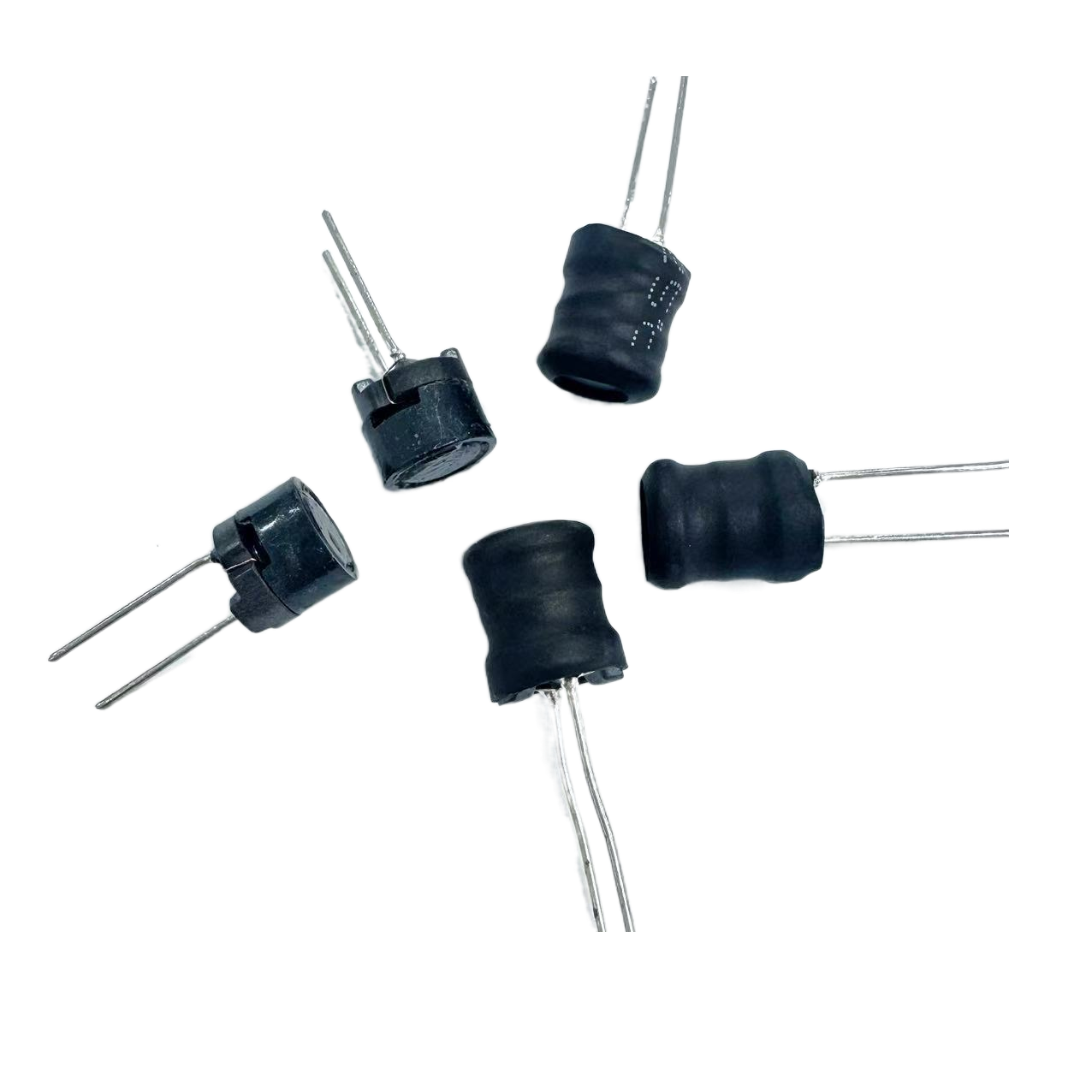

I 字型インダクタが常に歪んでいるのはなぜですか?問題の 90% はスリーブとピンの嵌合にあります

I 字型インダクタは、電子部品の中で最も基本的で簡潔なカテゴリのように見えるかもしれませんが、製品の安定性を決定する重要なパスワードが隠されています。スリーブだけで、安全性認証、難燃性性能、プラグインの平坦性などの複数の詳細がカバーされています。わずかな過失が製品の故障やバッチの手戻りにつながり、さらには端末機器の耐用年数に影響を与える可能性があります。 Suzhou Gujing Electronics は、23 年間にわたりインダクタの研究開発、生産、応用を専門とする専門メーカーとして、OEM から研究開発、生産、販売を統合する技術ベースの企業へと徐々に成長してきました。豊富な業界経験、厳格なプロセス基準、カスタマイズされたソリューションにより、顧客のI字型インダクタスリーブのさまざまな問題を解決し、「細部が成功または失敗を決定する」を専門的な力で解釈します。

Gujing Electronics は、当初は有名な海外ブランドにアウトソーシングしていましたが、現在は独自のブランドを構築して世界市場に拡大するまで、23 年間にわたって深く育成してきました。蓄積された成熟した生産経験と専門的な技術チームがあり、材料の選択から完成品の出荷までのフルチェーンの品質管理システムを構築しています。 IATF16949自動車グレード認証とISO9001システム認証により、製品の不良率は0.3%未満に管理されています。 20,000以上の磁性粉配合リザーブと完全に自動化された生産ラインに依存して、I字型インダクタスリーブの高品質出力を確実に保証し、新エネルギー車、太陽光発電、医療、スマートホームなどの複数の分野の顧客にソリューション設計、正確な選択から端末アプリケーションまでワンストップの技術サービスを提供できます。

Gujing Electronics は、長年の実務経験に基づいて、I 字型インダクタ スリーブに関する 4 つの主要な予防策をまとめました。それぞれに独自のプロセスの利点とソリューションが組み込まれており、お客様が生産およびアプリケーションのリスクを効果的に回避できるようにします。

1. スリーブの長さを厳密に管理します (最も重要です) : スリーブが長すぎると、PCB 基板を圧迫し、インダクタが傾いたり傾いたりします。短すぎると絶縁が不十分になり、発火の危険が容易に発生する可能性があり、これは多くのメーカーにとって共通の悩みの種です。強力で柔軟なカスタマイズ機能により、Gujing Electronics は一般的な生産モードを放棄し、顧客の基板の厚さとはんだパッドの間隔に応じてスリーブの長さを正確にカスタマイズできます。 36の精密プロセス制御により、長さの公差は±0.5mm以内に厳密に管理され、スリーブの下端が基板にわずかに取り付けられるか、わずかに外れることが保証され、インダクタのトッププレートとロッカープレートの問題を完全に解決します。業界の通常のメーカーの大規模な生産と比較して、Gujing のカスタマイズされたサービスは顧客の実際のアプリケーションシナリオにより一致しており、ソースからの手戻りコストを削減します。

2. スリーブの内径と磁気コアの外径は正確に一致している必要があります。内径が緩すぎると、基板を挿入するときにインダクタンスが左右に振れたり、傾いたりします。きつすぎるとスリーブを手で通すことが難しくなり、塗装に傷がつきやすくなり、インダクタの電気的性能に影響を与える可能性があります。 Gujing Electronics は磁気コアの材料とサイズのマッチングの研究に深く取り組んでおり、国内の有名な磁気コア メーカー 11 社と緊密な協力を確立して、標準化された製造基準を形成しています。内径は磁気コアの外径より 0.3 ～ 0.5 mm 大きいです。この黄金比は何千回もの実際の操作を通じて検証されており、スリーブの取り付けが簡単で、取り付け後に揺れたり回転したりしないことが保証されています。全自動ねじ切り装置と組み合わせることで、手動操作によるエラーを回避しながら生産効率を大幅に向上させます。

3. スリーブの推奨材料は「高硬度」タイプで、軟質材料の危険性を排除します。軟質 PVC や粗悪な熱収縮チューブは応力下で変形しやすく、基板挿入後にインダクタンスが必然的に柔らかくなり、曲がってしまうため、UL 認証に合格することが困難になり、ハイエンド機器の難燃性と高温耐性の要件を満たすことができなくなります。 Gujing Electronics は品質の最終ラインを遵守し、UL 認定の高温耐性硬質 PVC スリーブの使用を優先しています。材質の硬度は規格を満たしており、インダクタープラグ基板の自然な直立姿勢をサポートできるだけでなく、難燃性、絶縁性にも優れています。 -40℃～125℃の極端な環境に適応でき、パラメータドリフト<0.5%で、さまざまなハイエンド機器の安全要件を完全に満たします。これは、古京製品がヨーロッパ、アメリカ、東南アジアに輸出され、国際的な顧客に認められる主な理由の 1 つでもあります。

4. ピンの成形角度は標準化されており、対称であり、スキューを防ぐために細部に注意を払う必要があります。多くのお客様は、インダクタンスのスキューがスリーブの問題であると誤解していますが、実際には、これは主に非標準のピン成形によって引き起こされます。一方のフィートが長くて一方のフィートが短く、2 つのフィートの開き角度が一致せず、ピンが平行ではなく、これらすべてがプラグインを後方に傾ける可能性があります。 Gujing Electronics は完全に自動化された成形金型を採用してピンを均一に打ち抜き、ピンの長さ、間隔、角度を厳密に制御して、2 本のピンが平行で同じ長さ、標準の間隔になるようにし、インダクタンスの不整合の問題を根本的に解決します。同時に、AI外観検査技術を活用して、ピンのバッチごとに正確に検査し、不合格品が次の工程に流れるのを防ぎます。

インダクタ業界の信頼できるパートナーとして、Gujing Electronics は、ケーシングの細部の制御に重点を置くだけでなく、顧客が遭遇する I 字型インダクタのアプリケーション上の問題に対する独自のソリューションも提供します。基準を満たさないEMC伝導試験、難しいインダクタの選択と適応、または低い量産効率のいずれであっても、Gujingの専門技術チームは迅速に対応します。 23 年間の業界経験と豊富な技術的蓄積を備えた Gujing は、顧客の DC-DC 電力伝導問題を解決したり、ケーブル信号コレクタ用の I 字型インダクタ ソリューションをカスタマイズしたりするのと同じように、問題を正確に特定して解決策を最適化することができ、顧客に力を与えます。

谷のように隠れて、高い山の景色を歩きます。 Gujing Electronics は常に「誠実な管理、プロフェッショナルな品質、一流のサービス」という経営理念を堅持し、23 年間の業界蓄積に基づいて、厳格な職人技に支えられ、カスタマイズされたサービスを中心としています。あらゆる細部が極限まで追求され、一見シンプルな I 字型インダクタが最終製品の安定した動作を確実に保証します。今後も古京はインダクタ分野の深耕を継続し、社内外販売の連携開発を深め、より高品質の製品とより専門的なソリューションを利用してより多くの顧客の製品アップグレードを支援し、電子部品業界で高品質な発展の新たなパターンを共同で構築していく。
