スマートホームモーター駆動回路におけるI型インダクターの応用

I 字型インダクタは、スマートホームのモータ駆動回路において重要な役割を果たします。ノイズをフィルタリングし、電流を安定させ、全体の効率を高めます。これらの小型コンポーネントは、設計者が最新のスマート ホーム デバイスのコンパクト、静か、省エネの要求を満たすのに役立ちます。

エンジニアは、これらのインダクタの電圧変動を平滑化し、電気的干渉を抑制する能力を高く評価しています。適切に選択されたインダクタは、モータ駆動回路の寿命を延ばし、さまざまな動作条件にわたって一貫した性能を維持します。

この記事では、I 字型インダクタとは何か、モータ ドライブにおいて I 字型インダクタが重要である理由、および I 字型インダクタがスマート ホーム アプリケーションにもたらす利点について説明します。また、インダクタを選択して独自の設計に組み込むための実践的なガイダンスも提供されます。

重要なポイント

· I 字型インダクタはノイズをフィルタリングし、モータドライブの電流を安定させます。これらのアクションにより効率が向上し、回路寿命が延長されます。

·コンパクトな設計と高い飽和電流により、これらのインダクタは小型で強力なスマート ホーム デバイスに最適です。

·インダクタンス、定格電流、周波数をドライバに合わせて、適切なインダクタを選択します。この選択により、信頼性の高いパフォーマンスが保証されます。

·インダクタをドライバの近くに配置し、敏感なセンサーを避けてください。適切に配置すると干渉が減り、システムがきれいに保たれます。

I型インダクタとは何ですか?

構造と基本原則

I字型インダクタは、巻線が巻き付けられたロッドまたはバー形状の磁気コアを使用します。この設計はトロイダル型や閉ループ型とは異なります。オープン構造により、エンジニアは巻き取りや組み立てに簡単にアクセスできます。

インダクタは、コイルに電流が流れると磁界にエネルギーを蓄積します。この特性により、このコンポーネントは電圧変動の平滑化や高周波ノイズのフィルタリングに役立ちます。磁気コアは磁力線を集中させ、インダクタンスを高めます。

フェライトコアは、低エネルギー損失で高周波動作をサポートします。設計者はこれらのコアをスイッチング電源やフィルターに広く使用しています。この材料は過度の加熱をせずに急速なスイッチングに対応します。

主要な電気的特性

インダクタのインダクタンスは、コアの材質、巻線のターン数、および物理的寸法によって異なります。巻き数が増えるとインダクタンスが増加しますが、DC 抵抗も増加します。エンジニアは、アプリケーションごとにこれらのトレードオフのバランスをとります。

インダクタの電圧と電流は、定義された関係に従います。コンポーネントにかかる電圧は、時間の経過とともに電流がどれだけ速く変化するかによって決まります。この動作により、インダクタは電流の流れの突然の変化に対抗することができます。

フェライト材料は、広い周波数範囲にわたって優れた性能を発揮します。 AC 動作中のコア損失を低く抑えます。この特性は、高速でスイッチングする電力変換回路に適しています。

I 字型インダクタは、飽和する前に大量の電流も処理します。ロッドコア設計により、コンパクトなスペースでも安定した性能を発揮します。これらの部品は、スマート ホーム モーター ドライブや同様の回路によく適合します。

モータードライブにおいてインダクタが重要な理由

駆動回路は、フィルタリング、発振、遅延、ノッチングのためにインダクタに依存します。インダクタは、電圧に対して電流の位相をシフトします。この位相関係は、ドライブが正しく起動し、定義された回転方向とトルクを発生させるのに役立ちます。この位相シフトがないと、ドライブは一貫性のない動きを生成します。スイッチング FET とインダクタの組み合わせにより、電力コンバータのサイズと性能が決まります。設計者は、これらのコンポーネントをコンバータのレイアウトで最も影響力のある部品とみなします。最新のスイッチング回路は、慎重に選択されたインダクタを使用して、通常 95% 以上のエネルギー効率を達成しています。

ノイズとEMIの抑制

スイッチング ノイズは、スマート ホーム デバイスの信頼性の高い動作を脅かします。インダクタは、高周波ノイズが電源を介して広がるのをブロックするモータ駆動フィルタとして機能します。インダクタは、高周波信号に対して高インピーダンスを示します。このインピーダンスは周波数が上昇するにつれて増加します。インダクタはノイズを通過させるのではなく、その発生源に向かって反射して戻します。これらの部品は、不要な干渉に対する貴重なフィルターです。インダクタは鋭いスイッチングエッジを減衰し、システムからの電磁放射を低減します。このチョーキングとフィルタリングの動作により、他の敏感なコンポーネントの電源ラインがクリーンに保たれます。

EMIを効果的に低減するには、コンポーネントをドライバのスイッチング周波数に適合させる必要があります。不一致があるとフィルタリングの効果が低下し、ノイズが漏れてしまいます。設計者はインダクタとコンデンサを組み合わせて、差動ノイズとコモンモードノイズの両方を除去するラインフィルタを作成します。インダクタは直列インピーダンスを処理し、コンデンサはグランドへの分路を提供します。これらのフィルター ネットワークは、製品が規制基準に準拠した EMC/EMI を達成するのに役立ちます。スマートホーム製品を世界市場で販売するには、これらのテストに合格することが不可欠です。

電流平滑化と熱制御

インダクタは、電流の急激な変化に耐えます。この特性により、スイッチング コンバータからのパルス電流を平滑化するのに最適です。スイッチがオンのとき、インダクタはその磁界にエネルギーを蓄積します。スイッチがオフになるとそのエネルギーが放出されます。この動作によりパルス間のギャップが埋められ、巻線に安定した電流が流れます。電流がスムーズになるとトルクリップルが減少し、動作品質が向上します。

また、電流がスムーズになるとリップルが低減され、システム内の過度の加熱が防止されます。過渡電流が大きいと、巻線と駆動電子回路で熱が発生します。インダクタは、流量の変化率を制限します。この制限により、ピーク値が減少し、スイッチング サイクル全体にわたって熱負荷が分散されます。動作温度が低いと、コンデンサ、FET、ドライブ自体の寿命が延びます。インダクタが過渡エネルギーを処理すると、熱管理が簡単になります。

インダクタは、回路内の電流と電圧の波形を形成します。適切な波形整形により、スイッチング FET へのストレスが軽減され、全体の効率が向上します。きれいな波形には、エネルギーを熱として浪費する高調波が少なくなります。インダクタは、軽負荷状態でも連続電流を維持するのにも役立ちます。

周波数はコンポーネントの動作と選択に直接的な役割を果たします。スイッチング周波数が高くなると、より小さいインダクタンス値を使用できるようになります。インダクタが小さいほど基板スペースが節約され、部品コストが削減されます。コア材料は、過度の損失なく動作周波数をサポートする必要があります。フェライト材料は高周波特性に優れ、コア損失を低く抑えます。設計者は、コアがピーク電流で飽和しないことを確認する必要があります。

ドライブの AC 電流もパフォーマンスに影響します。交流信号はコア内に変化する磁場を生成します。コア損失は周波数および AC 振幅とともに増加します。これらの損失は熱として現れるため、適切な設計によって管理する必要があります。設計者は、コア損失とアプリケーションに必要なインダクタンス値のバランスがとれた材料を選択します。

これらのドライブ設計では、I 字型インダクタが一般的に選択されます。オープンロッド構造により、コンパクトな設置面積で安定したインダクタンスを実現します。コンポーネントは、コアが飽和する前に高い飽和レベルを処理します。このマージンにより、起動時や障害状態でも信頼性の高い動作が保証されます。シンプルな構造により、大量生産でもコストを低く抑えることができます。

スマートホームアプリケーションの利点

コンパクトなサイズと高い彩度

スマート ホーム デバイスには、重い負荷を処理する小型コンポーネントが必要です。 I字型インダクタは両方の特性を実現します。ロッドコア設計により、小さな設置面積に高インダクタンスが詰め込まれています。このコンパクトなサイズにより、モーター駆動回路の貴重な基板スペースが節約されます。

飽和電流が高いことも重要な利点です。インダクタは、モータ起動時の電流スパイク時にも安定した性能を維持します。ピーク負荷条件下でもインダクタンスを失いません。この信頼性により、要求の厳しい動作サイクルを通じてドライブが動作し続けます。

Gujing は、23 年以上にわたる製造の専門知識をこの分野にもたらしています。同社は 20,000 を超える磁気コア材料配合を開発しています。同社の生産ラインは 90% を超えて自動化されています。これらの機能により、すべてのバッチにわたって一貫した品質が保証されます。 Gujing は IATF 16949 および ISO 9001 認証を取得しています。

低いコア損失と費用対効果

低いコア損失はエネルギーの節約に直接つながります。インダクタがスイッチング動作中に熱として浪費する電力が少なくなります。この効率は、スマート ホーム ユーザーが期待する静かでクールな動作をサポートします。損失が少ないと、近くのコンポーネントへのストレスも軽減されます。

大量消費者向け製品では、費用対効果が重要です。 I 字型インダクタのシンプルな構造により、製造コストが低く抑えられます。 Gujing は、さまざまな設計ニーズに対応する幅広い製品範囲を提供しています。 DLCH、DLCR、DLCP112、DLGB3X0912、DLGB3X0608、DLGB3Xシリーズをラインナップ。追加オプションには、DLGBX1415、DLGBX1216、DLGBX1016、DLGBX0912、DLGBX0810、DLGBX0612、DLGBX0406、およびDLGBX シリーズが含まれます。

これらのインダクタは、スイッチング電源、DC-DC コンバータ、スマート ホーム デバイス、電気モーター、LED ドライバー、および家庭用電化製品に使用されます。 AC 周波数応答は、動作条件全体にわたって安定しています。設計者は、電圧調整とノイズ フィルタリングのための柔軟で手頃なソリューションを手に入れることができます。

適切なインダクタの選択

インダクタンスと電流定格

インダクタンス値は、設計者が最初に決定する必要がある仕様です。この値は、コンポーネントが蓄えるエネルギー量と、電流リップルをどの程度平滑化するかを設定します。インダクタンスが高くなるとフィルタリングが向上しますが、負荷の変化に対する応答が遅くなります。インダクタンスが低いほど反応は速くなりますが、より多くのリップルが通過できます。エンジニアは、スイッチング周波数、許容リップル レベル、およびモーター ドライブの負荷要件から目標値を計算します。

定格電流は、部品が連続的に処理できる最大負荷を定義します。設計者は、コアが磁気特性を失う点である飽和電流もチェックする必要があります。この制限を超えると、インダクタンスが急激に低下し、ドライブが損傷する可能性があります。安全設計により、ピーク動作電流は飽和しきい値よりも十分に低く抑えられます。温度とともに抵抗が上昇し、実効電流容量が減少するため、熱ディレーティングも重要です。

インダクタの電圧と電流は、スイッチング サイクルごとに定義された関係に従います。巻線にかかる電圧は、時間の経過とともに電流がどれだけ早く変化するかによって決まります。この動作により、コンポーネントは流れの突然の変化に対抗できるようになります。設計者はこの原理を使用してリップルを予測し、部品が回路のニーズを満たしていることを検証します。

Gujing は、独自のインダクタンス値、パッケージ寸法、電流定格、またはアプリケーション固有の設計に対するカスタマイズ サービスを提供しています。経験豊富なエンジニアが用途評価、磁性材料の選定から構造の最適化、試作、性能検証、量産まであらゆるプロジェクトをサポートします。このサポートにより、デザイナーは遅延なくコンセプトから製品化に移行できます。

周波数とサイズの制約

ドライブの動作周波数によって選択プロセスが決まります。スイッチング速度が高速になると、インダクタンス値が小さくなり、基板スペースが節約され、コストが削減されます。コア材料は、過度の損失なく選択された周波数をサポートする必要があります。フェライト コアは広い周波数範囲にわたって優れた性能を発揮し、AC 動作時のコア損失を低く抑えます。設計者は、最悪の場合の負荷の下でコアがピーク電流で飽和しないことを検証します。

多くの場合、サイズの制約によって最終的な選択が決まります。スマート ホーム デバイスでは、多くのコンポーネントが狭いスペースに詰め込まれているため、1 ミリメートルも重要です。ロッドコアを備えた I 字型インダクタは、コンパクトな設置面積で高いインダクタンスを実現します。この設計は、基板面積が限られているモーター駆動回路に適しています。また、オープン構造により自動組立が簡素化され、生産コストが低く抑えられます。

設計者は巻線の DC 抵抗も評価する必要があります。抵抗が低いということは、熱として浪費される電力が少なくなり、全体的な効率が向上することを意味します。インダクタの電力処理能力は、ドライブ要件に一致する必要があります。電力容量が不十分な部品は過熱して早期に故障します。

Gujing は、コンポーネントの選択、アプリケーション分析、プロトタイプ開発、量産に対する技術サポートを提供します。同社の製品範囲には、DLCH、DLCR、DLCP112、DLGB3X0912、DLGB3X0608、および DLGB3X シリーズに加え、DLGBX1415、DLGBX1216、DLGBX1016、DLGBX0912、DLGBX0810、DLGBX0612、DLGBX0406、および DLGBX シリーズが含まれます。これらのインダクタは、安定したインダクタンス、低い DC 抵抗、および信頼性の高い電流処理を実現します。設計者はサンプルをリクエストし、最終仕様を決定する前に実際の動作条件でテストできます。

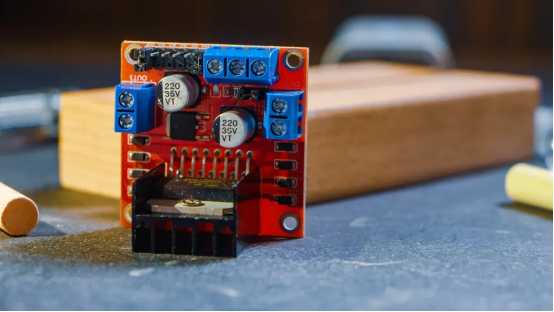

モータードライバーの統合に関するヒント

配置とシールド

I 字型インダクタをモータドライバ出力の近くに配置します。インダクタとドライバ間の配線が短いため、放射干渉が軽減されます。適切な電流の流れには、慎重な配線配線が必要です。オープンロッド構造により、ボディを超えて広がるフィールドを生み出します。コア軸を敏感な信号経路から遠ざけてください。 PCB レイアウトには、インダクタの下にグランド プレーンを含める必要があります。 Gujing の精密巻線技術により、バッチ全体で一貫した寄生値が保証されます。

インダクタからの磁場が近くのセンサーに干渉する可能性があります。インダクタを適切に配置すると、配線へのノイズ結合が減少します。コンポーネントをアンテナやホール効果センサーから遠ざけてください。接地された銅の流し込みにより、追加のシールドが提供されます。巻線の DC 抵抗は配置に影響します。抵抗が低いほど発熱が少なくなります。 Gujing はコア損失を低く抑える最適化された磁気コア材料を使用しています。これにより、インダクタから放射される熱が減少します。厳格な品質検査と完全なトレーサビリティにより、各部品が仕様を満たしていることが保証されます。

ドライバーの互換性

インダクタをモータドライバICに合わせてください。定格インダクタンスは、ドライバのスイッチング周波数および出力フィルタと一致する必要があります。ミスマッチがあると過剰なリップルが発生します。飽和電流はドライバーのピーク出力を超える必要があります。コンポーネントの電流定格はドライバーの要件と一致する必要があります。巻線抵抗は電力損失と全体的な電力効率に影響します。 Gujing の自動製造では、インダクタンス値の厳しい許容差が維持されます。トレーサビリティにより、すべてのバッチがデータシートと一致することが保証されます。

ドライバーの動作周波数によってコアの材質が制限されます。 Gujing のフェライト コアは、モーター駆動回路の周波数範囲をサポートします。コアはピーク電流過渡時に飽和してはなりません。飽和によりインダクタンスが低下し、故障状態が引き起こされます。古京の品質検査では、極限の条件下でのコア性能を検証します。自動化された生産によりばらつきが減少します。エンジニアは、インダクタやその他のコンポーネントのユニット全体で一貫した動作を期待しています。コンポーネントのフットプリントはレイアウトと一致する必要があります。 Gujing インダクタには、さまざまな実装要件に対応する複数のシリーズがあります。安定した電圧出力は、適切なインダクタの選択に依存します。より高電圧のアプリケーションには、より高い飽和閾値を持つコアが必要です。電力供給は一貫したままです。
I 字型インダクタは、スマート ホーム モータ駆動回路に明らかな利点をもたらします。ノイズを抑え、電流の流れをスムーズにし、電力効率を高めます。これらの部品は、設計者がコンパクトで信頼性が高く、手頃な価格のスマート ホーム デバイスを構築するのに役立ちます。インダクタはエネルギーを蓄積し、スイッチング中に電圧を安定させるために放出します。インダクタを適切に選択すると、熱が制限され、回路の寿命も長くなります。エンジニアは、この記事の選択と統合のガイドラインを適用する必要があります。インダクタンス、定格電流、周波数をドライバに適合させることで、安定した性能が保証されます。適切な配置とシールドにより干渉が軽減されます。これらの手順は、設計者が最新のスマート ホーム製品のモーター駆動回路を最適化するのに役立ちます。

よくある質問

I 字型インダクタはモーター駆動回路で実際にどのような役割を果たしますか?

磁場にエネルギーを蓄積し、それを放出して電流を滑らかにします。この部品は、高周波ノイズが他のコンポーネントに到達するのを防ぎます。このフィルタリング作用により、電力線がクリーンに保たれます。その結果、モーターの動作がより安定し、電気的干渉が減少します。

設計者はどのようにして適切なインダクタンス値を選択するのでしょうか?

スイッチング周波数と許容可能なリップル レベルによって目標が設定されます。値を高くするとフィルター効果は高まりますが、負荷の変化に対する反応が遅くなります。値が低いほど、応答が速くなり、より多くのリップルが通過します。エンジニアは、ドライブ設計ごとにこれらのトレードオフのバランスをとります。

Gujing は特定の設計向けにカスタム インダクタを供給できますか?

はい。 Gujing は、独自のインダクタンス値、パッケージ寸法、電流定格、およびアプリケーション固有の設計のカスタマイズを提供します。エンジニアが材料選定から試作、量産までプロジェクトをサポートします。同社は IATF 16949 および ISO 9001 認証を取得しています。

スマートホームモータードライブに適合する製品シリーズはどれですか?

DLCH、DLCR、DLCP112、DLGB3X0912、DLGB3X0608、および DLGB3X シリーズは、多くのニーズをカバーします。 DLGBX1415、DLGBX1216、DLGBX1016、DLGBX0912、DLGBX0810、DLGBX0612、DLGBX0406、およびDLGBX シリーズは、さらなるサイズとパフォーマンスの要件に対応します。これらの部品は、スイッチング電源、DC-DC コンバータ、電気モーター、家庭用電化製品に使用されます。

飽和電流が定格電流よりも重要なのはなぜですか?

定格電流は連続動作を定義します。飽和電流は、コアがインダクタンスを失う点を示します。それを超えると、パフォーマンスが急激に低下し、損傷する可能性があります。安全設計により、ピーク電流はそのしきい値よりも十分に低く抑えられます。
