カラー リング インダクタの許容差と DCR が PCB にとって重要な理由

公差と DCR は、PCB アセンブリにおける回路の精度、効率、信頼性に直接影響するため、重要です。カラーリングインダクタは、フィルタリング、チューニング、および電源回路として機能します。これらのインダクタは互換性がありません。インダクタの値が緩い場合、周波数応答が変化します。 DCR が高いインダクタは電力を熱として無駄にします。このようなインダクタは、信号の歪み、過熱、アセンブリの故障の原因となります。基板上のすべてのインダクタは定格仕様を満たしている必要があります。インダクタの仕様を無視した設計者は、再作業にコストがかかり、性能が不安定になる危険があります。適切なインダクタを選択することで、これらの障害を防ぐことができます。回路の安定性と効率性を維持します。適切な選択は常に両方のパラメータを理解することから始まります。

カラーリング インダクタの許容差とインダクタンスの基本

インダクタンス許容差の意味

インダクタンス許容差は、公称インダクタンス値からの許容変動を表します。メーカーはこの変動をパーセンテージで表します。 ±10% の許容差を持つ 100 µH インダクタは、90 µH ～ 110 µH の範囲を測定できます。この範囲は、回路内でコンポーネントがどのように動作するかに影響します。

公差が厳しいと、製造コストが高くなります。許容範囲が緩やかだとコストは節約されますが、不確実性が生じます。設計者は、アプリケーションごとにこれらのトレードオフを比較検討する必要があります。

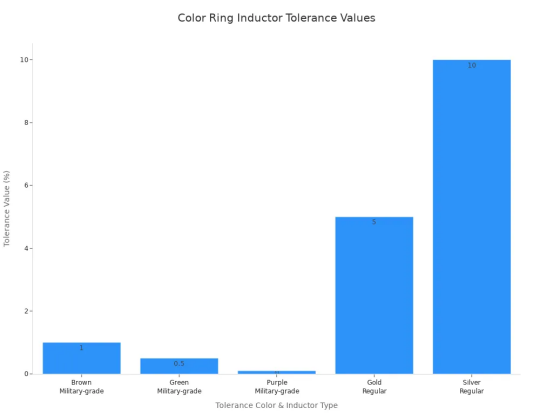

一般的な公差分類には、M (±20%) および N (±30%) が含まれます。これらのコードはデータシートとコンポーネントのラベルに記載されています。軍用グレードのインダクタは、より厳しい許容誤差を実現します。茶色は±1%、緑色は±0.5%、紫は±0.1%を示します。通常のインダクタは±5%に金、±10%に銀を使用します。

DLGA0510 および DLGA0410 モデルを含むGujing のカラー リング インダクタ シリーズは、生産バッチ全体で一貫した許容差制御を示します。これらのスルーホール インダクタは、フィルタリング、エネルギー貯蔵、および信号処理タスクに適しています。

許容範囲バンドとコードの読み取り

色分けされた一連のバンドは、コンポーネント本体のインダクタンス値と許容差を伝えます。バンド数により読み取り方法が異なります。

4 バンドのインダクタの場合、最初の 2 つのバンドは有効数字、3 番目のバンドは乗数、4 番目のバンドは許容誤差を示します。 5 バンドのインダクタの場合、最初の 3 つのバンドは有効数字、4 番目のバンドは乗数、5 番目のバンドは許容誤差を示します。

4 バンドの例を考えてみましょう: 黄色 (4)、紫 (7)、赤 (×100)、金 (5%)。これにより、5% の許容誤差で 47 × 100 = 4700 µH が得られます。 5 バンドの例: 赤 (2)、紫 (7)、黒 (0)、茶色 (×10)、金 (5%)。これにより、許容誤差 5% で 270 × 10 = 2700 µH が得られます。

以下の表は、簡単に参照できるように公差のカラー コードをまとめたものです。

カラーバンドを正しく読み取ることで、組み立てミスを防ぎます。許容範囲を誤って読み取ると、間違ったインダクタが生産ラインに送られてしまいます。

許容差が回路性能に与える影響

フィルタリングとチューニングの精度

インダクタンス値と許容誤差は、すべてのフィルタリングおよび同調回路の周波数応答を形成します。フィルターは、特定の周波数の信号を通過またはブロックします。その動作は回路内の正確なインダクタンスに依存します。実際の値が公称インダクタンスから変動すると、カットオフ周波数もそれに伴って変動します。同調回路も同様に動作します。共振点が移動し、回路が設計どおりに動作しなくなります。

共振周波数はインダクタンスとキャパシタンスの両方に依存します。いずれかのコンポーネントにエラーがあると、共振点が移動します。コンデンサのばらつきは通常、約 ±5% ～ ±20% です。インダクタは±10%以上変動することがよくあります。これらの偏差が組み合わさります。実際の共振は、意図した値から数パーセント離れて到達する可能性があります。精密部品や組み立て後の調整により、この問題は解決されます。これらがなければ、回路はドリフトしてしまいます。

実際の例は、問題の規模を示しています。 ±10% の部品で構築された 1 MHz 発振器は、およそ 950 kHz ～ 1050 kHz の間で変動する可能性があります。通信システムでは多くの場合、キロヘルツレベルの精度が必要です。この逸脱はそこでは受け入れられません。高精度 RF 設計には、補償するための調整可能な調整コンポーネントが含まれることがよくあります。温度の影響は事態をさらに悪化させます。フェライトコア インダクタは温度によって透磁率が変化します。インダクタの寄生抵抗とコンデンサの等価直列抵抗により、高周波での品質係数 Q が低下します。この減少により、共振周波数がさらにシフトする可能性があります。

許容値を厳しくすると効果がありますが、代償も伴います。 RF インダクタでは、部品サイズが小さくなるにつれて、±2% ～ ±5% などの許容誤差を達成することが困難になります。この制限は製造歩留まりに影響を与え、パフォーマンスの安定性を低下させます。また、エンジニアが共振回路をどれだけ正確に調整できるかにも影響します。

組立歩留まりと不一致のリスク

公差の不一致は、生産ラインで実際の問題を引き起こします。同じバッチの2 つのインダクタは、許容範囲の両端に位置する場合があります。 1つの回路が動作します。次は失敗します。この不一致により、やり直しや廃棄率が上昇します。

カラーリングインダクタの許容範囲が緩い場合、このリスクはさらに悪化します。バンドはアセンブラに定格範囲を示しますが、その特定の部品の実際の値を示しません。不整合のインダクタが実装された基板は、あるユニットでは機能テストに合格しても、別のユニットでは不合格になる可能性があります。その後、エンジニアは、設計エラーではなく、コンポーネントのばらつきに起因する問題のデバッグに時間を費やします。

公差をアプリケーションに適合させることで、これらのリスクが軽減されます。同調回路には厳しい許容誤差が必要です。フィルタリング回路は、多くの場合、より緩やかな許容誤差を受け入れます。回路要件に対する許容帯域をチェックする設計者は、生産を開始する前に不一致を発見します。このステップにより、アセンブリの歩留まりが保護され、すべてのユニット間で回路の動作が一貫した状態に保たれます。

電力損失と効率に対する DCR の影響

DCR、発熱、電流定格

DCR はインダクタの巻線の DC 抵抗です。この抵抗は、コンポーネント内の銅線から生じます。低い DCR により、電力損失と内部加熱が最小限に抑えられます。この関係は単純なルールに従います。つまり、消費電力は電流の 2 乗と抵抗の積に等しいということです。インダクタに数十アンペアまたは数百アンペアが流れると、数ミリオームの巻線抵抗でもかなりの熱が発生する可能性があります。損失は​​電流の二乗に応じて増加します。

DCR が高いほど、発熱量が多くなります。熱が増加すると、安全な電流定格が低下します。設計者がカラーリングインダクタの定格許容電流を超える電流を流すと、発熱、磁気飽和、効率低下が引き起こされる可能性があります。コンポーネントが故障する可能性があります。信頼性の高い性能を得るには、エンジニアは降圧コンバータまたは昇圧コンバータのパワーインダクタを比較するときに、飽和電流、温度上昇、およびインダクタコアの材料を考慮する必要があります。

ここではコンポーネントのサイズが大きな役割を果たします。 SMD インダクタのサイズによって、DCR、電流定格、飽和ヘッドルーム、および熱管理が決まります。パッケージが小さいと、熱を効果的に放散できません。また、巻線の断面積も制限されます。平角線巻線により導体の充填密度が向上します。この設計により、特定の設計でより多くの導体断面積またはよりコンパクトな巻線が可能になります。その結果、DCRが低くなり、伝導損失が減少します。伝導損失は電流の二乗に比例するため、これらの利点は大電流で最も重要になります。

エンジニアは、室温 DCR だけでなく、ホット DCR も検討する必要があります。動作中にコンポーネントが加熱すると、温度に依存する DCR が上昇します。この増加により損失はさらに増加し​​ます。多くの場合、熱が発生した後に熱を除去するよりも、損失メカニズムを減らす方が効果的です。抵抗が低いほど、特定のパッケージ サイズ内でより高い熱電流定格をサポートできます。この改善は、飽和、温度上昇、PCB レイアウト、および冷却要件も満たされている場合にのみ当てはまります。

Gujing のDLGA シリーズの成形テープ構造は、連続動作条件下でも低いコア損失と信頼性の高い動作を実現します。成形テープ設計により、組み立て効率が向上し、自動生産がサポートされます。

電源設計の効率化

DCR は、電源の磁気における DC 伝導損失を直接駆動します。 DCR を最小限に抑えることは、効率的なコンバータにとって重要な設計目標です。ただし、損失の原因は DCR だけではありません。表皮効果や近接効果による周波数依存の AC 巻線損失も温度上昇に寄与します。フリンジ磁場および漏れ磁場からの渦電流により、損失がさらに増加し​​ます。コア損失により、新たな層が追加されます。これらの損失の深刻さは、スイッチング周波数、電流波形、導体の形状、磁界分布、ギャップの形状、コアの材質、および磁束の振れによって異なります。

インダクタンスが増加すると、スイッチング トランジスタでの最大電流損失が減少します。この変更により効率が向上します。ただし、インダクタンスが高くなると、コイルの DC 抵抗による損失が増加し、効率が低下する可能性があります。デザイナーは、これらの競合する効果のバランスをとる必要があります。

DCR の最適化は、AC 巻線損失、コア損失、飽和マージン、熱構造とのバランスを取る必要があります。磁気設計には、巻線、コア、ベース、PCB 銅線を通る熱の流れ、空気の流れ、およびオプションのヒートシンク パスを含める必要があります。大電流インダクタの設計は、磁気設計の問題と同じくらい熱設計の問題でもあります。巻線とパッケージによって、コンポーネントが最終エンクロージャ内の連続電流に耐えられるかどうかが決まります。

エンジニアは、選択時にインダクタンス対DC電流曲線およびインダクタンス対電流曲線を調べる必要があります。これらの曲線は、DC バイアスの下でインダクタンスがどのように低下​​するかを示しています。インダクタンスの低下パーセンテージは、コンポーネントが動作電流でどれだけ損失するかを明らかにします。設計者は、DC バイアス曲線の飽和動作もチェックする必要があります。リップル電流、ピーク電流、RMS 電流を注意深く検討することで、インダクタがアプリケーションの要求を確実に満たすことができます。電流リップルは鉄損や発熱に影響を与えます。適切に選択することで効率の低下を防ぎ、電源の安定性を保ちます。

許容誤差と DCR を無視した場合の結果

信号の歪みと不安定性

許容範囲が規格外であると、信号の歪み、離調、回路の不安定性が生じます。インダクタの値が定格範囲外であると、回路の周波数応答が変化します。フィルターが正しい周波数をブロックしなくなりました。同調回路は目標の共振点から離れていきます。その結果、信号品質が低下し、予測不可能な動作が発生します。

許容範囲が緩いと、構築されるすべてのユニットに不確実性が生じます。 1 つのボードが完全に機能する場合があります。次は失敗するかもしれない。この変動により、エンジニアは設計上の欠陥ではなく、コンポーネントの不一致に起因する問題のデバッグに時間を費やすことになります。厳密な公差管理により、これらの問題を防止します。これにより、すべての生産実行にわたって回路の動作が安定した状態に保たれます。

過熱と再加工のコスト

過剰な DCR は、 PCB アセンブリ中に過熱、コンポーネントの故障、およびコストのかかる再作業につながります。より高いインダクタンスを実現するために、メーカーは多くの場合、より細いワイヤやより多くの巻線を使用します。この設計選択により、インダクタの DC 抵抗が増加します。 DCR が上昇すると、銅損、特に I²R 損失が増加します。 I²R 損失の増加により、インダクタの深刻な過熱が発生します。この過熱により、回路全体の効率も低下します。

温度に依存する DCR は問題をさらに悪化させます。動作中にコンポーネントが加熱されると、その抵抗はさらに上昇します。この増加により損失はさらに増加し​​ます。この影響を無視した設計者は、ベンチでは動作してもフィールドでは故障するインダクタを指定する可能性があります。コンポーネントが電流定格を超えて永久的な損傷を受ける可能性があります。故障した部品を交換するとコストが増加し、生産が遅れます。

Gujing の IATF 16949 および ISO 9001 認証と全プロセスのトレーサビリティは、これらの問題の防止に役立ちます。これらのシステムは、出荷前にすべてのインダクタが定格仕様を満たしていることを保証します。厳格な品質検査により、規格外の部品が組立ラインに送られる前に検出されます。この保護により、やり直し、スクラップ、現場での失敗が減少します。認定サプライヤーから調達する設計者は、一貫性のないコンポーネントによる隠れたコストを回避できます。

PCBアセンブリ用のカラーリングインダクタの選択

公差をアプリケーションのニーズに適合させる

許容誤差要件は回路機能によって異なります。インダクタンスが小さいと共振タンクの離調が変化するため、同調回路には厳しい許容誤差が要求されます。 ±5%カラーリングインダクタは、これらの高精度アプリケーションに適しています。フィルタリング回路は、より緩やかな値を許容します。 ±10% または ±20% の部品がそこでうまく機能することがよくあります。設計者は許容帯域を回路の感度に一致させる必要があります。このステップにより、不必要なコストが回避され、信頼性の高いパフォーマンスが保証されます。

公称インダクタンス値は、最初の選択のガイドとなります。次に、エンジニアは、許容範囲がアプリケーションの許容範囲内にあることを確認します。 100 µH 用に設計された共鳴タンクは、95 µH ～ 105 µH を受け入れることができます。 ±5% インダクタはこのニーズを満たします。 ±20%の部分はそうではありません。部品表を最終決定する前に回路要件に対する公差をチェックすることで、やり直し作業が省かれ、アセンブリの歩留まりが保護されます。

DCR と電流定格の選択

DCR の選択にはトレードオフが伴います。 DC 抵抗を低くするには、より太いワイヤが必要になります。この選択により、パッケージのサイズとコストが増加します。スイッチング周波数が高くなると、AC 抵抗は DC 値の 1.5 ～ 3 倍に達する可能性があります。コア損失も周波数に応じて変化します。設計者はこれらの要素を総合的に評価する必要があります。

電流定格では、いくつかのパラメータに注意する必要があります。熱電流定格は飽和電流定格とは異なります。エンジニアは両方を確認する必要があります。一般的な設計ルールでは、周囲温度が 50°C 未満に留まる場合、飽和電流は最悪の場合のピーク電流より 25% 低下します。 70°C を超えると、35% 低下します。直流電流により巻線損失が発生します。リップル電流により AC 損失が追加されます。 rms 電流によって総発熱量が決まります。

実際の例は、データシートの条件が重要である理由を示しています。 12V-3.3V/5A降圧コンバータには、飽和電流5.2Aおよび28mΩDCR定格の10μHインダクタが使用されていました。部品は 78°C で動作しましたが、基板は 45°C に保たれていました。 500kHz でのコア損失は 340mW に達し、データシート値のほぼ 3 倍に達しました。複合コアを備えた10µH、6.5A飽和電流、18mΩ DCRインダクタに切り替えると、損失が減少し、温度が52°Cまで下がりました。

Gujing は、20,000 を超える磁気コア配合に裏付けられた OEM/ODM サービスを提供しています。同社は、特定のインダクタンス値、寸法、または電気的性能のカスタマイズを提供します。これらのインダクタは、多くのアプリケーションにわたって効率的な PCB アセンブリをサポートします。
公差は回路の精度と組み立て歩留まりを決定します。 DCR は効率と熱性能を形作ります。設計者は、部品表を最終決定する前に、アプリケーションのニーズに照らしてインダクタを検証する必要があります。インダクタンス値が IC データシートの計算と一致していることを確認してください。飽和電流がピーク電流を少なくとも 30% 超えていることを確認します。熱電流が連続負荷電流を少なくとも 20% 超えていることを確認します。予算と規模に応じて許容される最も低い DCR を選択します。自己共振周波数が動作周波数を十分に超えていることを確認します。各インダクタは PCB のフットプリントに適合し、熱を適切に放散する必要があります。パフォーマンスとコストおよび可用性のバランスをとります。適切に選択されたインダクタにより、あらゆる生産工程にわたって PCB の安定性、効率性、信頼性が維持されます。
