高信頼性コモンモードインダクタを使用して車載EMI問題を解決

自動車エレクトロニクスにおける電磁干渉は、性能を低下させ、安全性を脅かし、EMC 準拠を妨げます。世界のノイズ抑制部品市場は、2025 年に 278 億 8,000 万ドルに達すると見込まれており、効果的な EMI ソリューションに対する自動車業界の緊急のニーズを反映しています。信頼性の高いコモンモードインダクタが実証済みの解決策を提供します。これらのコンポーネントは、最小限の損失で差動信号を通過させながら、コモンモードノイズを減衰させます。コモンモードチョークを紹介すると、現代の車両エレクトロニクスにおけるコモンモードチョークの重要な役割が明らかになります。自動車グレードの信頼性と EMC 規格を満たすために、エンジニアはこれらのインダクタをどのように選択、適用、レイアウトする必要があるのでしょうか?その答えによって、設計が認証に合格するか不合格になるかが決まります。

重要なポイント

·コモンモードインダクタは車両内の電磁干渉を軽減します。信号を通過させながら不要なノイズをブロックします。

·回路の電流とノイズ周波数に一致するインダクタを選択してください。自動車グレードの部品は、極端な温度や振動に耐えます。

·インダクタはノイズ源の近くに配置してください。結合を避けるために、入力トレースと出力トレースを離してください。

·事前準拠チェックを使用して、設計を早期にテストします。これにより、完全な認定を受けるまでの時間と費用が節約されます。

·コモンモードインダクタは、自動車 EMIに対して信頼性が高くコスト効率の高いソリューションを提供します。過剰な設計をすることなく EMC 規格を満たすのに役立ちます。

コモンモードノイズが車両にEMIを引き起こす仕組み

コモンモードノイズは、シャーシグランドを基準として、両方の信号線または電源線に同じ方向に流れる不要な電流です。このタイプのノイズは、自動車システムにおける電磁干渉の主な原因となります。エンジニアは、効果的な抑制戦略を設計するために、その起源と動作を理解する必要があります。

コモンモードノイズの発生源

スイッチング DC-DC コンバータ、車載充電器、モーター ドライブ、および PWM コントローラーは、電気自動車において重大なコモンモード ノイズを生成します。 CAN、LIN、イーサネットなどの高速データ ラインもこの問題の原因となります。これらの発生源は、10 kHz ～ 200 MHz の範囲のノイズを生成します。立ち上がり時間が約 100ns の 300V パルスなど、立ち上がり時間の速い波形は、10MHz 以上に及ぶ高調波を生成します。スパークプラグからの点火ノイズは、従来の車両にさらなる干渉を加えます。差動からコモンモードへの変換は、回路経路の不均衡により、必要な差動信号が不要なコモンモード信号に変換されるときに発生します。この変換により、自動車エレクトロニクス設計者にとっての課題はさらに大きくなります。

コモンモードインダクタがノイズを抑制する仕組み

コモンモードインダクタは、共有磁気コア上の 2 つの巻線を使用します。巻線は、差動電流がコア内の磁束を打ち消すように配線されています。ただし、コモンモード電流はインダクタから高インピーダンスになります。この動作により、目的の信号を歪ませることなく、ノイズを効果的に減衰して抑制できます。コモンモードチョークは、クリーンな信号伝送を可能にしながら特定のノイズ経路をターゲットにするため、このタスクに優れています。 GCM シリーズ、GUU 10.5 シリーズ、GUU シリーズなどの Gujing のコモンモード インダクタは、自動車エレクトロニクスにおけるまさにこの役割に合わせて設計されています。これらのコンポーネントは、信頼性の高いノイズ減衰を実現し、要求の厳しい車両アプリケーション全体のフィルタリング要件をサポートします。設計者は、厳しい EMC 規格を満たすためにコモン モード チョークを利用しています。この動作原理により、コモンモード電流は反対側に向かい、差動データは自由に通過します。この選択的フィルタリング機能により、コモンモードチョークは現代の自動車のEMI制御に不可欠なものとなっています。適切なコモンモードインダクタを選択するエンジニアは、安定した性能と規制への準拠を実現します。

適切なコモンモードインダクタの選択

コンポーネントの選択により、自動車の設計が EMC 目標を満たしているか、チャンバー内で不合格であるかが決まります。ある分野で優れた部品が別の分野で妥協することがよくあるため、エンジニアはいくつかのパラメータを考慮する必要があります。

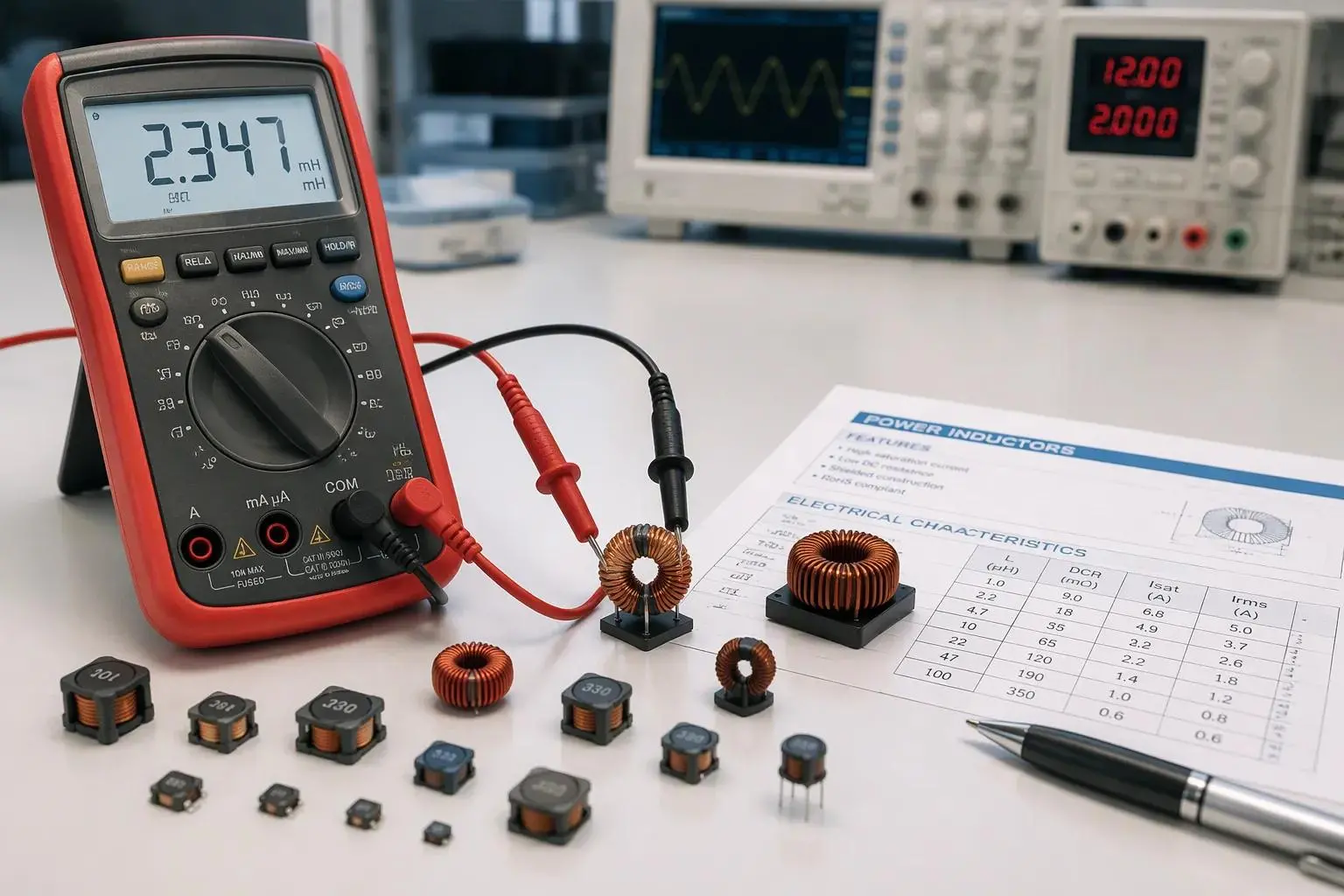

主要な電気的パラメータ

定格電流は、回路の最大連続動作電流に耐える必要があります。この定格は、許容温度上昇、設置場所、換気によって決まります。コモンモードインピーダンスは、ターゲットノイズ周波数でピークに達する必要があり、多くの場合、その周波数は数十メガヘルツから数百メガヘルツの範囲に収まります。コンポーネントが有用な信号を減衰しないように、差動モードのインピーダンスは低く保つ必要があります。 DC 抵抗が低いと電力損失と温度上昇が減少しますが、巻線抵抗が低すぎると高周波の減衰が弱くなる可能性があります。エンジニアは、利用可能な基板領域に対する飽和動作と物理サイズも評価します。

適切なインダクタンスを備えたコモンモードチョークは、EMI 抑制の一般的な開始点です。性能検証は、標準の EMC 測定技術に依存して、動作帯域全体の減衰と信号の完全性を確認します。以下の表は、典型的な自動車グレードのターゲットを示しています。

信頼性と認定基準

自動車エレクトロニクスには、過酷な条件に耐えるコンポーネントが求められます。高信頼性インダクタは、-55°C ～ +165°C に耐え、機械的振動や衝撃に耐える必要があります。熱サイクルはコアと巻線にストレスを与え、道路の振動は機械的接合部をテストします。温度とともにインダクタンスが変動する部品は、車両が最も必要とするときにフィルタリングを弱めます。

認定基準により、自動車グレードの部品と市販の部品が区別されます。 AEC-Q200 は、受動部品のストレス テスト要件を定義しています。 IATF 16949 および ISO 9001 は製造プロセス自体を認証します。 Gujing は、広範な磁気コア材料のオプションとともに、この課題に広範なインダクタの専門知識をもたらします。同社は高度に自動化された生産を実行しており、すべてのロットにわたって一貫性と完全なトレーサビリティを実現しています。

コモンモードチョークの設計と選択により、ノイズプロファイルとコンポーネント間の注意深いマッチングが実現します。間違った周波数でコモンモード インピーダンスが高いチョークを使用しても、干渉には何の効果もありません。飽和マージンと熱ディレーティングを早期に検証するエンジニアは、後でコストのかかる再設計を回避します。適切な部品は、電気的性能、機械的耐久性、認定された製造のバランスを 1 つのパッケージに収めています。

回路設計における EMI フィルタリングの実装

コモンモードチョークは、高電流要件と予算制約がある、明確に定義された狭帯域ノイズに適しています。騒音プロファイルを理解すれば、コスト効率の高いコンプライアンスへの道を提供します。コモンモードチョークを正しく適用するエンジニアは、過度な設計を行うことなく、信頼性の高い EMI フィルタリングを実現します。

回路の配置とフィルタのトポロジー

配置によって、コモンモードチョークの性能が決まります。チョークはノイズ源またはコネクタのできるだけ近くに設置する必要があります。この配置により、減衰が発生する前にノイズが近くの配線に結合するのを防ぎます。フィルタをバイパスする寄生結合を避けるために、入力トレースと出力トレースは分離されたままにする必要があります。コンポーネントからの放射電磁界が隣接するラインに干渉を引き起こす可能性があるため、敏感な信号は決してチョークの近くに配線しないでください。

コモンモードチョークの設計と選択は、トポロジーにも依存します。軽度のノイズには 1 段フィルタで十分ですが、重度の差動モードからコモンモードへの変換には多段フィルタリングが必要です。差動モードからコモンモードへの変換は、配線の不均衡によって目的の信号が不要なコモンモード信号に変換されるときに発生します。この変換により、適切に配置されたチョークさえも損なわれてしまいます。エンジニアは、選択したトポロジーがコモンモード電流とディファレンシャルモードノイズの両方に対処していることを確認する必要があります。コモンモード電流は両方のラインに同じ方向に流れ、チョークはそれらに対して高インピーダンスを示します。スイッチング電源からのコモンモードノイズには、多くの場合、この対象を絞ったアプローチが必要です。

Gujing は、レイアウト固有のニーズをサポートするカスタマイズ サービスを提供しています。これらのサービスには、アプリケーション分析、磁性材料の選択、構造設計、プロトタイプの作成、および性能検証が含まれます。エンジニアは、正確な回路要件に合わせて EMI 軽減ソリューションを調整できます。

PCB レイアウトのベスト プラクティス

PCB レイアウトはフィルタリングの有効性に直接影響します。ループ面積を最小限に抑えると、高周波ノイズを放射するアンテナ効果が減少します。グランドプレーンは、低インピーダンスのリターンパスを提供し、敏感なトレースを漂遊磁界からシールドします。差動ペアは全長に渡って緊密に結合されたままでなければなりません。この結合により信号の完全性が維持され、差動モードからコモンモードへの変換の可能性が減少します。

スイッチング電源では、エンジニアはソースでの出力電圧リップルと高周波ノイズを低減する必要があります。コモンモードチョークだけではレイアウトの悪さを補うことはできません。コモンモードチョークの用途は、オンボード充電器、DC-DCコンバータ、バッテリ管理システムにまで及びます。各アプリケーションでは、トレースの配線とコンポーネントの配置に細心の注意を払う必要があります。

コモンモードチョークは、大電流と幅広いノイズスペクトルを効果的に処理します。特定の設計に対して選択されたコモンモードインダクタは、ノイズ周波数と電流プロファイルに一致する必要があります。コモンモードチョークは、レイアウトルールに従った場合に予測可能な減衰を提供します。エンジニアがチョークを完全な EMI フィルタリング戦略の一部として扱うと、フィルタリングのパフォーマンスが向上します。この戦略には、適切な接地、シールド、トレース規律が含まれます。コモンモード チョークは、伝導ノイズの根本原因に対処するため、依然として自動車 EMI フィルタリングの中心となっています。最新の車両における電磁干渉の問題には、この体系的なアプローチが必要です。

配置とレイアウトをマスターしたエンジニアは、より早くコンプライアンスを達成できます。コモンモードチョークは、PCB に慎重に統合された場合に結果をもたらします。

コモンモードチョークと代替品の比較

エンジニアは、ノイズ抑制オプションが数多く存在する分野に直面しています。それぞれの選択肢は特定の問題を解決しますが、コスト、サイズ、信頼性に影響を与えるトレードオフが伴います。

フェライトビーズとコンデンサ

フェライト ビーズとコモンモード チョークは、異なるノイズ プロファイルに対応します。フェライト ビーズは、低電流、高周波数の狭帯域の問題に適しています。コモンモードチョークは、より高い電流とより広いノイズスペクトルを処理します。ビーズは大電流の下で​​急速に飽和し、インピーダンスが崩壊します。二重巻線のフェライトコア上に構築されたチョークは、負荷がかかっても性能を維持します。この違いは、電流が数アンペアに達する電力線では重要です。

コンデンサはノイズを低減するための安価な手段を提供します。周波数が上昇するとインピーダンスが低下するため、スペクトルの上端での到達範囲が制限されます。コンデンサだけでは広帯域の高周波ノイズを抑えることはできません。シールドは放射干渉を効果的にブロックしますが、すべての車両の重量とコストが増加します。自動車メーカーはグラムをカウントしており、シールドはその目標に反して機能します。コモンモードインダクタなどのパッシブEMIフィルタは、温度や振動に対して高い信頼性を維持します。欠点はサイズと重量であり、設計者は早めに予算を立てる必要があります。

シールドとロッドコアチョーク

ロッドコアチョークは、要求の厳しいレイアウトにコンパクトな答えを提供します。ロッドコアは、飽和することなく高いコモンモードおよびディファレンシャルモードインダクタンスを実現します。この動作により、基板スペースが狭く、電流が高い場合にロッド コア チョークが魅力的になります。ノイズ帯域が明確に定義されており、電流要件が中程度である場合には、コモンモード チョークが依然として有効です。

差動モードからコモンモードへの変換は、あらゆる比較を複雑にします。トレースの不均衡は、クリーンな差動信号を不要なノイズに変換し、単一のコンポーネントがその影響を消去することはありません。差動モードからコモンモードへの変換を理解しているエンジニアは、実際のノイズ経路に一致するフィルタリングコンポーネントを選択します。コモン モード チョークは、そのパスを直接ターゲットにします。コモンモードチョークは、自動車の使用に伴う幅広い熱変動にも耐えます。コモンモードチョークは、ノイズ源と周波数がわかっている場合に、予測可能な減衰を実現します。コモンモードチョークのコストはコンデンサよりも高くなりますが、シールドを完全に再設計するよりは安価です。正しい選択は、電流レベル、ノイズ帯域幅、および利用可能なスペースによって異なります。

車載 EMI 設計の検証チェックリスト

事前適合性テストは、正式な認証の前に問題を発見します。早期に検証を行うエンジニアは時間とコストを節約します。構造化されたチェックリストにより、プロセスが順調に進みます。

事前コンプライアンステストの手順

エンジニアはコモンモードノイズとディファレンシャルモードノイズを別々に測定する必要があります。この分離により、どのノイズ パスが支配的であるかが明らかになり、フィルター設計の指針となります。この目的には 2 つの方法があります。

スペクトラム アナライザを使用することもできますが、スペクトラム アナライザが使用できない場合は、オシロスコープで同等の結果を得ることができます。数学関数が組み込まれたオシロスコープは、コモンモードノイズとディファレンシャルモードノイズを直接計算できます。オシロスコープのチャネルは 50 オームで終端する必要があります。オシロスコープのノイズ フロアは、スペクトラム アナライザのノイズ フロアよりも高くなります。どちらの機器でも、平均値または準平均値ではなく、ピークの最大値を使用する必要があります。

次に、エンジニアは周波数範囲をスイープし、適切な測定方法を使用して性能を検証します。信号の完全性は追加のテストを通じて確認されます。これらの手順により、車両に取り付ける前にコモンモード チョークが期待どおりに動作することが保証されます。

車載認証のヒント

現実世界の条件では、実験室の設定を超えてコンポーネントをテストします。エンジニアは、-55°C ～ +165°C の全範囲にわたってテストする必要があります。振動と衝撃のプロファイルは道路状況をシミュレートします。オンボード充電器、DC-DCコンバータ、BMS、ECUでの確認により、実際のアプリケーションでの性能を検証します。

高精度、高信頼性のコモンモードインダクタを選択すると、EMC設計が簡素化され、製品の認定率が向上します。 AEC-Q200 要件を満たすコモンモード チョークにより、再設計サイクルが短縮されます。温度範囲にわたってインダクタンスが安定したコモンモードチョークにより、フィルタリングの有効性が維持されます。エンジニアは適格なコンポーネントを選択することで、コストのかかる遅延を回避できます。

周波数範囲、定格電流、インダクタンス、サイズをノイズプロファイルに適合させるエンジニアは、信頼性の高い EMI 抑制を実現します。自動車グレードの部品は、自動車の極端な温度にも耐えます。早期の統合は効果をもたらします。 AEC-Q200 認定により、コモンモードチョークはすべてのロットにわたって安定しています。設計者は、完全な EMC 認証の前に、現在のレイアウトを確認し、車載グレードのコモンモード チョークのデータシートを参照し、事前適合性テストを実行する必要があります。コモンモードチョークにより、EMIフィルタリングの決定が簡素化されます。コモンモードチョークは伝導干渉を低減し、フィルタリングを支援します。コモンモードチョークは、ノイズ経路がわかっている場合に予測可能な減衰を実現します。適切に選択されたコモンモードインダクタは、過度な設計をせずに自動車の EMC 規格を満たすにはどうすればよいかという核心的な質問に答えます。コモンモードチョークは早期のレビューに貢献します。
